Mga Nuts at Spring Washers: Gabay sa Pagpili ng Mga Uri, Materyal at Anti-Vibration

Ang bolt na lumuwag sa ilalim ng panginginig ng boses ay hindi nagpahayag ng sarili nito. Nabigo lang ito - unti-unti, pagkatapos ay sabay-sabay. Para sa mga inhinyero na tumutukoy sa mga fastener assemblies sa mga motor, frame ng sasakyan, fan housing, at makinarya sa industriya, ang kumbinasyon ng nuts at spring washers ay isa sa mga pinaka-cost-effective at malawak na napatunayan na mga paraan ng pagpapanatili ng clamp force sa ilalim ng dynamic na load. Sinasaklaw ng artikulong ito kung paano gumagana ang kumbinasyon, aling mga uri ang nababagay sa aling mga aplikasyon, kung paano itugma ang mga materyales sa kapaligiran, at kung anong mga pang-ibabaw na paggamot ang nagpapahaba ng buhay ng serbisyo sa field.

Paano Nagtutulungan ang Mga Nuts at Spring Washers

Ang isang nut na nag-iisa, na sinulid sa isang bolt at torqued sa detalye, ay lumilikha ng isang clamping force na humahawak sa magkasanib na magkasama. Ang problema ay ang vibration ay nag-uudyok ng mga micro-movements sa pagitan ng mga mating thread. Sa paglipas ng panahon, binabawasan ng maliliit na paggalaw na ito ang paunang karga, at ang nut ay umaatras - madalas na walang nakikitang senyales hanggang sa mabigo ang joint.

Ang isang spring washer ay nakaupo sa pagitan ng nut at ng bearing surface. Habang hinihigpitan ang nut, pinipiga nito ang washer. Kapag sinubukan ng vibration na paluwagin ang nut, ang nakaimbak na elastic na enerhiya ng washer ay lumalaban sa pabalik na pag-ikot sa pamamagitan ng pagtulak pabalik sa ilalim ng nut. Ang resulta ay isang pinananatili na preload na ang isang nut lamang ay hindi maaaring mapanatili sa mga dynamic na kondisyon.

Ito ay hindi isang kalabisan pagpapares. Ang nut ay nagbibigay ng clamping strength at load transfer; ang spring washer ay nagbibigay ng preload retention mechanism. Magkasama nilang tinutugunan ang parehong mga kinakailangan ng isang maaasahang mekanikal na koneksyon: paunang puwersa ng pag-clamping at napanatiling pagganap ng anti-loosening . Para sa mga procurement team na kumukuha ng kumpletong fastener assemblies, pagpili sa parehong mga bahagi mula sa iisang supplier na nakakaunawa sa pakikipag-ugnayan na ito — gaya ng pagsusuri ng isang kumpletong hanay ng mga produkto ng nuts at washers mula sa isang dalubhasang tagagawa ng fastener — pinapasimple ang detalye at tinitiyak ang dimensional na compatibility.

Mga Uri ng Nuts na Ginagamit sa Vibration-Prone Assemblies

Hindi lahat ng nuts ay pantay sa vibration resistance, at ang tamang pagpipilian ay depende sa load magnitude, assembly frequency, at sa kalubhaan ng vibration environment.

• Hexagonal nuts (karaniwan at mabigat na hex): Ang pinakakaraniwang uri, na ginagamit sa pangkalahatang pang-industriya, konstruksiyon, at mekanikal na mga aplikasyon. Ang mabibigat na hex nuts ay may mas malawak na bearing face at mas malaking thread engagement, kaya mas gusto ang mga ito para sa high-load structural connections. Ang mga ito ang karaniwang pagpapares para sa mga spring washer sa karamihan ng mga detalye ng pagpupulong.

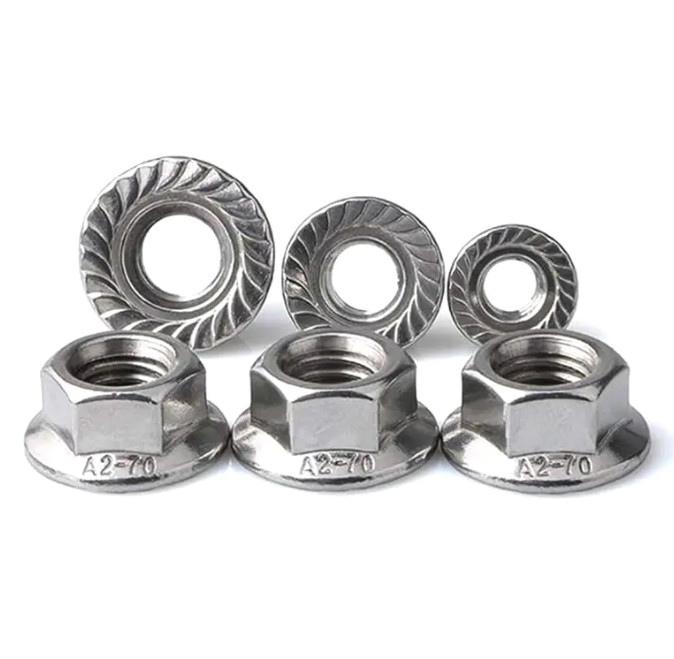

• Flange nuts: Isama ang isang pinagsama-samang malawak na ibabaw ng tindig na namamahagi ng clamping load sa isang mas malaking lugar. Kapaki-pakinabang kung saan malambot ang base na materyal o kung saan mahirap ang tumpak na pagpoposisyon ng spring washer sa panahon ng pagpupulong.
• Nylon lock nuts: Naglalaman ng insert na naylon na nagde-deform laban sa mga bolt thread, na lumilikha ng friction-based na locking. Angkop para sa mas magaan na vibration load at assemblies na hindi madalas na binubuwag. Hindi tulad ng mga spring washer, ang mekanismo ng pag-lock ay bumababa sa paulit-ulit na paggamit.
• Mga wing nuts: Idinisenyo para sa hand-tightening sa mga application na nangangailangan ng madalas na pag-alis. Hindi karaniwang ginagamit sa mga spring washer sa mga sitwasyong may mataas na vibration, ngunit karaniwan sa mga asembleya ng maintenance na mababa ang karga.

Para sa karamihan ng mga application na kritikal sa vibration — mga motor, pump, subframe ng sasakyan, kagamitan sa HVAC — ang grade 8 o grade 10 hexagonal nut na ipinares sa isang standard o heavy-duty na spring washer ay nananatiling default sa industriya. Ang grade 4 nuts ay nakalaan para sa light-duty, low-vibration application kung saan ang gastos ang pangunahing driver.

Mga Uri ng Spring Washer at Kailan Gagamitin ang Bawat Isa

Ang mga spring washer ay hindi isang solong produkto. Ang tatlong pangunahing uri ay may natatanging mekanikal na katangian na ginagawang angkop ang mga ito para sa iba't ibang kondisyon ng paglo-load.

• Mga karaniwang (split) spring washer: Ang pinakakaraniwang ginagamit na uri. Ang isang helical split sa washer ay lumilikha ng dalawang matutulis na dulo na kumagat sa nut at bearing surface, na nagdaragdag ng friction resistance kasama ng elastic preload. Epektibo sa pangkalahatang makinarya, mga de-koryenteng enclosure, at automotive na non-powertrain na mga application. Available sa mga laki ng M3 hanggang M48 sa ilalim ng GB/T 94.1 at katumbas na mga detalye ng DIN 127.
• Mga heavy-duty na spring washer: Mas makapal na cross-section at mas mataas na spring rate kaysa sa karaniwang mga washer. Ginagamit kung saan mataas ang bolt preload at malubha ang vibration environment — mga compressor, mabibigat na pang-industriya na makinarya, at mga istrukturang bakal na koneksyon na napapailalim sa mga dinamikong pagkarga. Pinapanatili nila ang preload sa ilalim ng mga kondisyon kung saan ang isang karaniwang washer ay mapapatag at mawawalan ng bisa.
• Corrugated (wave) spring washers: Maramihang wave-form undulations na ipinamahagi sa paligid ng washer circumference. Nagbibigay ang mga ito ng mas makinis, mas pare-parehong pamamahagi ng pagkarga kaysa sa mga split washer at mas gusto sa mga precision na instrumento, electronics, at magaan na mechanical assemblies kung saan ang mga bite mark na naiwan ng mga split washer ay hindi katanggap-tanggap sa ibabaw ng bearing.

Carbon Steel vs. Stainless Steel: Pagpili ng Tamang Materyal

Ang pagpili ng materyal para sa mga nuts at spring washer ay hinihimok ng tatlong salik: kinakailangan sa lakas, pagkakalantad sa kapaligiran, at gastos.

Carbon steel ay ang default para sa pangkalahatang pang-industriya at mga aplikasyon sa konstruksiyon. Nag-aalok ito ng mataas na tensile strength sa mababang halaga at available sa buong hanay ng mga grado (4, 8, 10). Ang limitasyon nito ay ang pagkamaramdamin sa kaagnasan — nang walang paggamot sa ibabaw, ang mga carbon steel na pangkabit ay kakalawang sa mahalumigmig o panlabas na kapaligiran. Para sa panloob na makinarya, nakapaloob na enclosure, at tuyong kapaligiran, ang carbon steel na may galvanized o phosphated finish ay ang praktikal at matipid na pagpipilian.

Hindi kinakalawang na asero 304 ay ang karaniwang gradong lumalaban sa kaagnasan, na angkop para sa kagamitan sa pagpoproseso ng pagkain, mga aplikasyon sa arkitektura, mga istruktura sa baybayin, at mga pangkalahatang basang kapaligiran. Nag-aalok ito ng mahusay na resistensya sa kaagnasan sa karamihan sa mga kondisyon ng atmospera at hindi magnetiko, na mahalaga sa ilang mga electrical application. Ang trade-off ay mas mababang tigas kumpara sa heat-treated na carbon steel — ang mga stainless steel spring washer ay karaniwang na-rate para sa mas magaan hanggang katamtamang load.

Hindi kinakalawang na asero 316 nagdaragdag ng molibdenum sa haluang metal, makabuluhang nagpapabuti ng paglaban sa chloride-induced corrosion (tubig na asin, pagkakalantad sa kemikal). Tinukoy ito para sa marine hardware, offshore equipment, chemical processing plants, at coastal infrastructure kung saan ang 304 ay mahuhulog at mabibigo. Ang premium ng gastos na higit sa 304 ay humigit-kumulang 20–30%, ganap na nabibigyang katwiran ng kapaligiran.

Ang isang karaniwang pagkakamali ay ang pagtukoy ng mga stainless steel nuts na may carbon steel spring washers, o vice versa, nang hindi isinasaalang-alang ang galvanic compatibility. Sa mga basang kapaligiran, ang magkakaibang mga metal na nakakadikit ay magpapabilis ng kaagnasan ng hindi gaanong marangal na materyal. Itugma ang mga materyales sa kumpletong pagpupulong ng fastener.

Mga Surface Treatment: Pagtutugma ng Tapos sa Kapaligiran

Para sa mga fastener ng carbon steel, hindi opsyonal ang paggamot sa ibabaw — tinutukoy nito ang buhay ng serbisyo. Ang tatlong pinakakaraniwang paggamot ay nababagay sa bawat isa sa iba't ibang antas ng pagkakalantad.

• Zinc galvanizing (electroplated o hot-dip): Ang karaniwang paggamot para sa panloob at magaan na paggamit sa labas. Ang electroplated zinc ay nagbibigay ng katamtamang proteksyon sa murang halaga at ito ay angkop para sa karamihan sa mga pangkalahatang pang-industriya at construction application sa mga hindi agresibong kapaligiran. Nag-aalok ang hot-dip galvanizing ng mas makapal na coating na may mas magandang panlabas na tibay ngunit maaaring makaapekto sa thread tolerance sa mas maliliit na fastener.
• Dacromet coating: Isang water-based na zinc-aluminum flake coating na inilapat sa mababang temperatura. Nahihigitan nito ang electroplated zinc sa salt spray resistance sa pamamagitan ng limang hanggang sampu, na ginagawa itong tinukoy na paggamot para sa automotive underbody components, bridge hardware, at outdoor structural fasteners. Ang Dacromet ay wala ring panganib sa pagkasira ng hydrogen, na mahalaga para sa mataas na lakas (grade 10 ) bolts at nuts.
• Pagitim (black oxide): Isang conversion coating na nagbibigay ng kaunting proteksyon sa corrosion sa sarili nitong ngunit binabawasan ang reflectivity at kadalasang ginagamit kasama ng langis o wax. Karaniwan sa optical equipment, precision na makinarya, at mga application kung saan ang hitsura at banayad na paglaban sa kalawang ay parehong kinakailangan. Hindi angkop para sa panlabas o basang kapaligiran na walang karagdagang proteksiyon na patong.

Para sa mga panlabas na aplikasyon at mga kapaligiran na may mataas na kahalumigmigan, pagkakalantad sa kemikal, o hangin sa asin, malinaw ang hierarchy ng pagpili: stainless steel bilang unang pagpipilian, Dacromet-coated na carbon steel bilang alternatibong cost-effective, at standard galvanizing lamang kung saan ang exposure ay tunay na magaan. Ang pagtukoy sa maling paggamot ay isa sa mga pinakakaraniwang sanhi ng napaaga na pagkabigo ng fastener sa mga pag-install sa field.

Mga Sitwasyon ng Application: Kung Saan Pinakamahusay ang Pagganap ng Kumbinasyon na Ito

Ang pagpapares ng nuts-and-spring-washer ay sumasaklaw sa malawak na hanay ng mga industriya, ngunit ang halaga nito ay pinaka-binibigkas sa tatlong kategorya ng aplikasyon.

Mga motor at umiikot na makinarya: Ang mga de-kuryenteng motor, pump, at fan ay bumubuo ng patuloy na panginginig ng boses sa pare-parehong mga frequency. Ang mga fastener na nagse-secure ng mga motor mount, terminal box, at bearing housing ay nasa ilalim ng pare-parehong cyclic load. Ang mga karaniwang spring washer na may grade 8 hexagonal nuts ay ang specification ng assembly sa karamihan ng mga alituntunin ng manufacturer ng motor dahil ang kumbinasyong ito ay may mga dekada ng field-proven na performance sa mga kundisyong ito.

Mga sasakyan at kagamitan sa transportasyon: Ang mga koneksyon sa chassis, suspension mounting point, exhaust bracket, at body panel fixings ay gumagana lahat sa mga kapaligirang may mataas na vibration na may temperaturang pagbibisikleta at pagkabigla na dulot ng kalsada. Ang mga automotive OEM at tier-1 na mga supplier ay malawakang tumutukoy sa mga spring washer sa mga non-torque-to-yield bolted joints. Para sa mga procurement manager na kumukuha ng mga fastener para sa pag-assemble ng sasakyan o aftermarket na mga aplikasyon, ang pagtiyak na ang mga spring washer ay dimensional na tumutugma sa nut grade at ang laki ng bolt ay kasinghalaga ng pagpili ng materyal.

Pang-industriya na konstruksiyon at istrukturang bakal: Ang mga bolted na bakal na koneksyon sa mga pang-industriyang gusali, platform, at mga suporta sa kagamitan ay nakikinabang mula sa mga heavy-duty na spring washer kapag ang istraktura ay napapailalim sa operational vibration mula sa katabing makinarya, wind load, o aktibidad ng seismic. Sa mga application na ito, high-strength structural bolts na ipinares sa wastong tinukoy na mga nuts at washers bumuo ng kumpletong pagpupulong ng koneksyon na idinisenyo ng mga inhinyero sa istruktura.

Sourcing at Specification: Ano ang Titingnan Bago Mag-order

Ang mga mani at spring washer ay mga item ng catalog, ngunit ang mga item sa catalog ay malaki ang pagkakaiba sa aktwal na kalidad. Kapag tumutukoy para sa produksyon o maintenance procurement, i-verify ang sumusunod bago maglagay ng mga order ng volume.

Una, kumpirmahin ang sertipiko ng materyal. Ang carbon steel grade 8 nuts at stainless steel 304 nuts ay magkamukha sa isang istante; kinukumpirma ng sertipiko ang aktwal na komposisyon ng materyal at mga mekanikal na katangian. Ang mga kilalang tagagawa ay nagbibigay ng mga ulat sa pagsubok ng materyal bilang pamantayan. Pangalawa, suriin ang dimensional conformance sa nauugnay na pamantayan — DIN 934 para sa hexagonal nuts, DIN 127 para sa split spring washers, o ang katumbas na ISO/ANSI specification para sa iyong aplikasyon. Pangatlo, para sa mga bahaging ginagamot sa ibabaw, humiling ng mga resulta ng pagsubok sa pag-spray ng asin. Ang isang Dacromet-coated fastener na nagke-claim ng 480 oras ng salt spray resistance ay dapat magkaroon ng data ng pagsubok upang patunayan ito.

Para sa mga application ng OEM na nangangailangan ng mga custom na dimensyon, partikular na kumbinasyon ng grado, o pagmamay-ari na paggamot sa ibabaw, nagtatrabaho sa isang tagagawa na nag-aalok OEM at ODM fastener customization services tinitiyak na ang detalye ng pagpupulong ay maaaring matugunan nang walang kompromiso. Ang mga karaniwang produkto ng catalog ay sumasaklaw sa karamihan ng mga aplikasyon; ang mga edge na kaso ay kung saan ang custom na kakayahan ang nagiging salik sa pagpapasya sa pagpili ng supplier.
