Double-End Socket Design: Paano Sinasaklaw ng Straight Handle Wheel Wrench ang Maramihang Klase ng Sasakyan sa Isang Tool

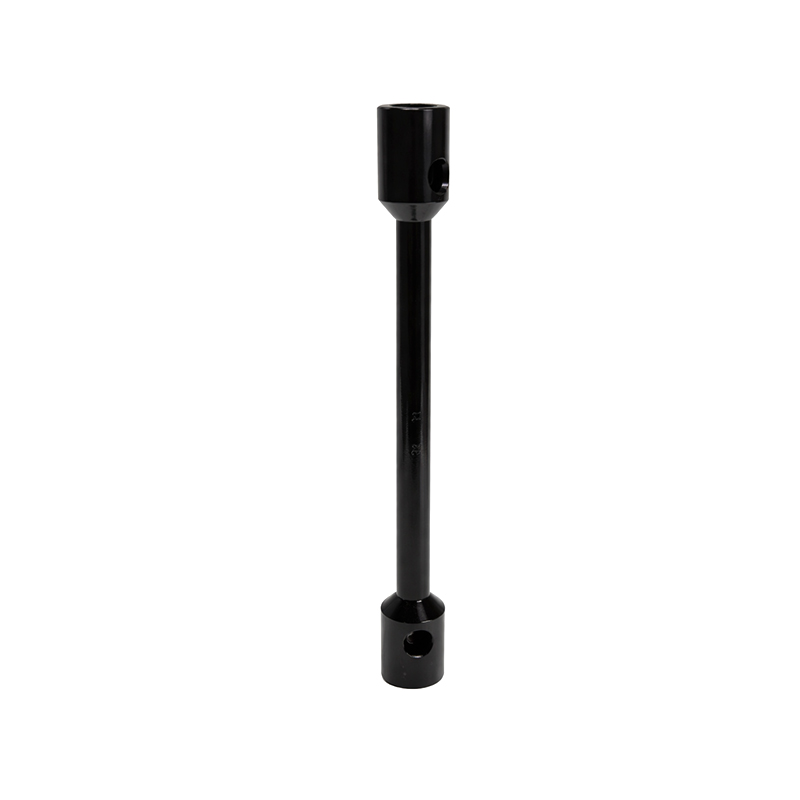

Ang pangunahing lohika ng engineering ng a straight handle wheel wrench ay prangka ngunit madaling maliitin: sa pamamagitan ng paglalagay ng dalawang magkaibang laki ng socket sa magkabilang dulo ng iisang bar, inaalis ng tool ang pangangailangang magdala ng magkahiwalay na wrenches para sa iba't ibang uri ng sasakyan. Sa isang repair shop na nagseserbisyo ng mga sedan, light truck, at van sa parehong shift, nangangahulugan ito na ang isang technician ay umaabot ng isang tool sa halip na tatlo — isang maliit na pagbabago na nagiging makabuluhang pagtitipid sa oras sa buong araw ng trabaho.
Ang pagpapares ng laki ng socket ay ang pinakakinahinatnang desisyon ng detalye sa disenyong ito. Ang mga mabisang pagpapares ay sumusunod sa prinsipyo ng sumasaklaw sa dalawang magkatabing klase ng sasakyan — sapat na malaki upang maiwasan ang redundancy, sapat na malapit upang manatiling may kaugnayan sa isang makatotohanang halo ng serbisyo. Ang pinakamalawak na stock na kumbinasyon sa mga propesyonal na kapaligiran sa pag-aayos ay:
| Socket Pairing | Pangunahing Saklaw ng Sasakyan | Karaniwang Konteksto ng Aplikasyon |
| 17 mm / 19 mm | Compact sa mid-size na mga pampasaherong sasakyan | Mga tindahan ng pagkumpuni sa lungsod, mga dealership |
| 19 mm / 21 mm | Mga mid-size na sedan hanggang mid-size na mga SUV | Pangkalahatang mga pagawaan ng sasakyan |
| 21 mm / 24 mm | Mga full-size na SUV hanggang sa mga light truck | Pagpapanatili ng fleet, mga tindahan ng komersyal na sasakyan |
| 22 mm / 24 mm | Mga van at magaan na komersyal na sasakyan | Logistics fleets, delivery van servicing |
Maaaring sakupin ng mga repair shop na may dalawa o tatlong straight handle na wheel wrench pairing sa hanay na ito ang halos bawat pasahero at magaan na komersyal na sasakyan na malamang na makaharap nila — sa mas mababang kabuuang halaga ng tool at may mas kaunting espasyo sa cabinet kaysa sa katumbas na socket set. Para sa mga manager ng pagawaan ng workshop, ang pagmamapa na ito ng sasakyan-class-to-pairing ay ang praktikal na panimulang punto para sa pagpaplano ng stock.
Haba ng Handle at Torque Output: Pag-size ng Straight Handle Wheel Wrench sa Trabaho
Hindi tulad ng isang cross shape na wrench kung saan ang magkabilang braso ay nag-aambag nang sabay-sabay, ang isang straight handle wheel wrench ay bumubuo ng torque sa pamamagitan ng isang single-arm lever. Ang mabisang torque output ay samakatuwid ay direktang proporsyonal sa haba ng hawakan — at ang pagkuha ng haba ng handle para sa target na klase ng sasakyan ay isang detalye ng detalye na naghihiwalay sa mga tool na kumportableng gumagana mula sa mga nangangailangan ng labis na pisikal na pagsusumikap o nanganganib na mag-over-torquing ng mas maliliit na fastener.
Ang ugnayan sa pagitan ng haba ng hawakan, inilapat na puwersa, at output torque ay sumusunod sa pangunahing mekanika ng lever: torque (Nm) = inilapat na puwersa (N) × epektibong haba ng lever (m). Para sa isang technician na nag-aaplay ng 150 N ng puwersa ng kamay — isang kumportableng matagal na pagsisikap para sa karamihan ng mga nasa hustong gulang — ipinapakita ng talahanayan sa ibaba ang torque na makakamit sa iba't ibang haba ng hawakan:
| Haba ng Paghawak | Torque sa 150 N Applied Force | Angkop na Lug Nut Spec Range | Inirerekomendang Klase ng Sasakyan |
| 300 mm | ~45 Nm | Hanggang 80 Nm | Mga compact na pampasaherong sasakyan lamang |
| 450 mm | ~68 Nm | 80–120 Nm | Mga pampasaherong sasakyan at maliliit na SUV |
| 550 mm | ~83 Nm | 100–150 Nm | Mga mid-size na SUV at light truck |
| 650 mm | ~98 Nm | 130–180 Nm | Mga full-size na SUV, van, light commercial |
Para sa paggamit ng workshop kung saan maaaring ilapat ang puwersa sa timbang ng katawan sa dulo ng hawakan (tinutulak pababa gamit ang extension ng paa o buong braso), ang maachievable na torque ay higit na mataas — ngunit pinapataas din nito ang panganib ng sobrang torquing sa mas maliliit na mga fastener kung ang parehong tool na pang-handle ay ginagamit sa mga pampasaherong sasakyan. Ang isang well-specced repair shop ay nagpapares ng isang mas maikling straight handle na wheel wrench para sa sedan at hatchback na trabaho sa isang mas mahabang hawakan na bersyon para sa light truck at van service, sa halip na gumamit ng isang haba sa lahat ng uri ng sasakyan.
Bar Stock vs. Huwad na Konstruksyon: Mga Pagkakaiba sa Estruktura na Mahalaga sa Pang-araw-araw na Turnover ng Workshop
Ang isang straight handle wheel wrench na ginagamit sa isang repair shop ay mas madalas na umiikot kaysa sa isang OEM emergency tool na nakaimbak sa isang spare wheel well. Ang pang-araw-araw na paggamit sa maraming uri ng sasakyan ay naglalantad sa tool sa pinagsama-samang pag-load ng nakakapagod na ginagawang paraan ng pagmamanupaktura — bar stock cut-and-machined versus drop-forged — isang makabuluhang salik sa buhay ng serbisyo, hindi lamang isang kalidad-tier na pagkakaiba sa marketing.
Konstruksyon ng Bar Stock
Ang mga bar stock wrenches ay direktang ginagawa mula sa bilog o hexagonal na steel bar. Ang proseso ay diretso at mura ang tooling-cost: gupitin sa haba, machine socket bores sa bawat dulo, ilapat ang surface treatment. Ang istraktura ng butil ng bakal ay pantay na tumatakbo sa kahabaan ng axis ng bar, na mahusay na nakatuon para sa mga tensile load sa kahabaan ng hawakan ngunit hindi na-optimize para sa bending stress na tumutuon sa paglipat ng socket-shoulder — ang punto kung saan bumababa ang full-diameter bar sa socket bore. Ang transition zone na ito ay kung saan ang mga fatigue crack ay madalas na nagsisimula sa bar stock tool pagkatapos ng matagal na paggamit.
Forged Construction
Ang mga drop-forged na wrenches ay pinindot mula sa isang blangko ng bakal sa ilalim ng mataas na puwersa, na nagiging sanhi ng pag-agos ng istraktura ng butil sa huling hugis ng tool kasama na ang paglipat ng socket shoulder. Ang resulta ay isang mas siksik, mas tuluy-tuloy na microstructure sa pinakamataas na-stress point. Nakikinabang din ang mga forged tool mula sa work-hardening na ipinakilala sa mismong proseso ng forging, na nagpapataas ng lakas sa ibabaw kahit na bago ang heat treatment. Para sa isang straight handle na wheel wrench na ginagamit sa isang abalang repair shop — sabihin nating, 30–50 na pagbabago ng gulong bawat araw sa iba't ibang uri ng sasakyan — ang pinahabang buhay ng pagkapagod ng isang huwad na konstruksyon ang pangunahing dahilan kung bakit binibigyang-katwiran ng mga tool na may gradong propesyonal ang kanilang premium ng presyo kaysa sa mga alternatibong bar stock.
Ang Shanghai Soverchannel Industrial Co., Ltd., sa pamamagitan ng Nantong Jinzhai Hardware Co., Ltd., ay gumagawa ng parehong bar stock at mga forged na configuration depende sa mga kinakailangan sa aplikasyon ng customer, na ang buong proseso ng sistema ng inspeksyon ay inilapat nang pantay sa pareho. Para sa mga application ng workshop-turnover kung saan mataas ang bilang ng cycle, ang huwad na konstruksyon na may dokumentadong heat treatment ay ang karaniwang rekomendasyon mula sa technical team ng kumpanya.
Socket Bore Depth sa isang Straight Handle Wheel Wrench: Bakit Nagdudulot ng Mga Problema sa Field ang Mga Mababaw na Socket
Ang lalim ng socket bore ay kabilang sa mga pinaka-nakaligtaan na dimensional na mga detalye sa isang straight handle wheel wrench, ngunit direktang tinutukoy nito kung ang tool ay maaaring umabot sa buong taas ng lug nut — at kung kaya nitong i-clear ang wheel stud na nakausli sa kabila ng nut. Ang hindi sapat na lalim ng bore ay nagdudulot ng dalawang natatanging failure mode na mabilis na lumalabas sa paggamit ng workshop.
Ang unang failure mode ay hindi kumpletong hex engagement. Kung ang socket bore ay mas mababaw kaysa sa hex na taas ng nut, ang socket ay dumidikit lamang sa itaas na bahagi ng nut na nakaharap. Sa ilalim ng mataas na breakaway torque — partikular na sa corroded o over-torqued nuts — ang bahagyang pakikipag-ugnayan na ito ay tumutuon sa puwersa sa itaas na sulok ng nut at kapansin-pansing pinapataas ang panganib ng pag-ikot ng sulok. Ang buong hex na pakikipag-ugnayan, kung saan ang socket ay nakikipag-ugnayan sa nut na nakaharap sa buong taas nito, na namamahagi ng puwersa nang pantay-pantay at ang tanging maaasahang mode para sa mataas na torque na pag-alis.
Ang ikalawang failure mode ay stud interference. Sa maraming sasakyan — partikular sa mga light truck at van — ang wheel stud ay umaabot ng 5–15 mm lampas sa naka-upo na lug nut. Ang isang socket bore na hindi sapat ang lalim upang ma-accommodate ang protrusion na ito ay ibababa sa stud bago ganap na maupo sa nut. Ang resulta ay isang tool na mukhang nakatuon ngunit aktwal na nakasakay sa dulo ng stud, na nagpapadala ng puwersa sa pamamagitan ng mga thread ng stud kaysa sa nut hex. Minimum na inirerekomendang lalim ng butas ayon sa karaniwang laki ng nut:
- 17–19 mm na saksakan (pasaherong sasakyan): Minimum na 22 mm bore depth upang maalis ang karaniwang M12 at M14 stud protrusion sa European at Asian platform.
- 21–22 mm na mga socket (SUV/MPV): Minimum na 26 mm bore depth; Ang mga SUV stud ay karaniwang mas mahaba at nakausli pa sa kabila ng nut seat.
- 24 mm na socket (light truck/van): Minimum na 30 mm bore depth; Ang mga stud ng komersyal na sasakyan ay madalas na nakausli nang 12–18 mm lampas sa nut, lalo na sa mga configuration ng gulong na may pilot na hub.
Kapag kumukuha ng straight handle wheel wrench para sa paggamit ng workshop sa mga sedan at light truck — ang pangunahing aplikasyon para sa ganitong uri ng tool — tahasang tinutukoy ang pinakamababang lalim ng bore sa bawat dulo ng socket ay ang nag-iisang pinakamabisang paraan upang maiwasan ang parehong failure mode sa field.
Surface Treatment Selection para sa Workshop Tools: Pagbabalanse ng Durability, Cost, at Hitsura
Ang isang straight handle wheel wrench sa isang repair shop na kapaligiran ay nahaharap sa iba't ibang mga pangangailangan sa surface treatment kaysa sa isang OEM na pang-emergency na tool na nakaupo na naka-sealed sa isang spare wheel na balon. Ang mga tool sa workshop ay pinangangasiwaan araw-araw, ibinabagsak sa mga konkretong sahig, nakalantad sa alikabok ng preno, mga likido sa paggupit, at mga solvent sa paglilinis, at inaasahang magiging presentable sa isang propesyonal na tool wall. Ang pagpipiliang pang-ibabaw na paggamot ay nagsasangkot ng mga trade-off sa paglaban sa kaagnasan, paglaban sa abrasion, paglaban sa kemikal, at visual na apela na sulit na suriin nang tahasan.
Pagitim (Oxide Finish)
Nagbibigay ang blackening ng malinis, propesyonal na matte-black na hitsura na sikat sa mga propesyonal na tool market. Ang conversion coating ay napakanipis (1–3 µm) at nagbibigay ng minimal na standalone corrosion protection — dapat itong dagdagan ng oil o wax finish upang manatiling epektibo. Sa kapaligiran ng pagawaan kung saan ang mga tool ay regular na pinupunasan ng mga panlinis na nakabatay sa solvent, ang pandagdag na patong ng langis ay mabilis na natanggal, na nag-iiwan sa hubad na bakal na madaling masugatan. Ang pag-blackening ay pinakaangkop para sa paggamit ng panloob na pagawaan sa mga tuyong klima kung saan ang tool ay regular na pinapanatili gamit ang isang light oil application.
Zinc Plating (Electrogalvanizing)
Ang zinc plating ay nagbibigay ng aktibong proteksyon sa kaagnasan sa pamamagitan ng sakripisyong pagkilos ng zinc layer — kahit na scratched o abraded, patuloy na pinoprotektahan ng zinc ang base na bakal sa pamamagitan ng pag-corroding mas gusto. Ang karaniwang zinc plating na may malinaw o dilaw na chromate passivation ay nakakamit ng 120–200 oras ng salt-spray resistance sa bawat ISO 9227. Para sa mga tool sa pagawaan na regular na nahuhulog at nagkakamot, ang self-healing nature ng sacrificial zinc protection ay ginagawa itong mas matibay na pangmatagalang pagpipilian kaysa sa isang purong barrier coating tulad ng pag-blackening.
Electrohoretic Coating (E-coat)
Ang e-coat ay nagbibigay ng pinakamataas na corrosion resistance ng tatlong karaniwang opsyon — 480 oras ng salt-spray na proteksyon sa karaniwang pagsubok — at tumatagos din sa mga socket bores at recesses na hindi nakuha ng mga spray-apply na coatings. Ang polymer film ay chemically resistant sa karamihan ng mga solvent ng workshop at brake fluid, na ginagawa itong mas gustong tapusin para sa mga tool na ginagamit sa mga kapaligiran kung saan madalas ang pagkakalantad ng kemikal. Ang trade-off ay gastos: Ang E-coat ay nangangailangan ng electrodeposition equipment at process control na nagdaragdag sa presyo ng unit. Para sa isang propesyonal na workshop na namumuhunan sa mga tool na pangmatagalan, ang E-coat sa isang straight handle wheel wrench ay isang makatwirang pag-upgrade ng detalye.
Lohika ng Imbentaryo ng Repair Shop Tool: Kapag ang isang Straight Handle Wheel Wrench ay Lumampas sa Socket Set
Ang isang karaniwang tanong sa pagbili ng tool sa workshop ay kung ang isang ratchet-and-socket set ay ginagawang kalabisan ang mga dedikadong lug wrenches. Para sa mataas na dami ng pagpapatakbo ng pagpapalit ng gulong — ang pangunahing aplikasyon ng isang straight handle wheel wrench sa mga repair shop — ang nakatalagang wrench ay nagtataglay ng ilang praktikal na mga pakinabang na hindi ginagaya ng isang socket set nang mahusay.
Ang mga pangunahing bentahe ng isang straight handle wheel wrench sa isang turnover repair environment:
- Walang mekanismo ng ratchet upang mapanatili: Ang mga mekanismo ng ratchet ay nag-iipon ng grit at nangangailangan ng pana-panahong paglilinis at pagpapadulas upang mapanatili ang katumpakan ng click torque. Ang isang straight bar wrench ay walang mga gumagalaw na bahagi sa ibaba ng socket bores — walang dapat sakupin, hubaran, o muling i-calibrate. Sa isang high-throughput shop, direkta itong nagsasalin sa mas mababang gastos sa pagpapanatili sa bawat tool sa paglipas ng buhay ng serbisyo nito.
- Buong torque sa breakaway: Ang mga ratchet ay mga directional load-bearing device na idinisenyo para sa run-down, hindi breakaway. Ang paglalagay ng buong breakaway torque sa isang corroded o over-torqued lug nut sa pamamagitan ng ratchet ay nanganganib na masira ang pawl o ma-deform ang handle. Ang solid bar wrench ay nagpapadala ng 100% ng inilapat na puwersa nang direkta sa socket na walang mekanismo sa landas ng pagkarga.
- Bilis sa run-down: Pagkatapos ng breakaway, ang isang straight handle wheel wrench ay maaaring paikutin sa pamamagitan ng pag-roll ng handle sa pagitan ng mga palad - mas mabilis kaysa sa ratcheting para sa 5-8 na pagliko na karaniwang kinakailangan upang ganap na matanggal ang isang lug nut. Sa isang tindahan na gumagawa ng 15–20 pag-ikot ng gulong bawat araw, ang pagkakaiba ng bilis na ito ay nagdaragdag ng hanggang sa masusukat na pagtitipid sa oras ng paggawa.
- Mas mababang gastos sa bawat yunit sa katumbas na kalidad: Ang isang de-kalidad na straight handle wheel wrench ay nagkakahalaga ng isang fraction ng isang naka-calibrate na torque wrench o premium na kumbinasyon ng ratchet-and-socket. Ang mga multiple ng stocking para sa iba't ibang laki ng mga pagpapares ay matipid — isang nauugnay na pagsasaalang-alang kapag ang mga tool ay kailangang palitan pagkatapos ng pagkasira o pagkawala ng workshop.
- Binabawasan ng dedikadong paggamit ang cross-contamination: Sa isang tindahan kung saan ang parehong socket set ay ginagamit para sa engine work, chassis work, at wheel service, ang mga socket na nakikipag-ugnayan sa mga oily na bahagi ay maaaring maglipat ng kontaminasyon sa mga wheel stud at lug nut na upuan — isang maliit ngunit tunay na alalahanin para sa kalinisan ng rotor ng preno. Ang nakalaang wheel wrench ay nananatili sa tire bay.
Ang praktikal na konklusyon para sa karamihan ng mga independiyenteng repair shop ay ang isang straight handle wheel wrench at isang torque wrench ay mga pantulong na tool — ang una para sa mabilis na breakaway at run-down, ang huli para sa panghuling torque-to-spec na pagkumpirma. Ang paggamit ng impact gun para sa lahat ng tatlong function ay karaniwan ngunit nagpapakilala ng hiwalay na panganib ng over-torquing nang walang calibration check, na isang pagkakalantad sa pananagutan na mas gustong iwasan ng karamihan sa mga propesyonal na tindahan.
Mga Custom na Pagpares ng Socket at Non-Standard Configuration: OEM at Fleet Sourcing Beyond Catalog Options
Ang mga karaniwang catalog na straight handle na wheel wrenches ay sumasaklaw sa pinakakaraniwang mga pares ng laki ng socket para sa pangkalahatang serbisyo ng sasakyan. Ngunit ang mga operator ng fleet, mga programa ng sasakyan ng OEM, at mga espesyal na operasyon sa pagkukumpuni ay madalas na nakakaharap ng mga kinakailangan na hindi tinutugunan ng mga produkto ng catalog — at ang pag-unawa kung saan ang pag-customize ay parehong magagawa at epektibo sa gastos ay nakakatulong sa mga procurement team na maiwasan ang labis na pagkompromiso sa akma o pagbabayad nang hindi kinakailangan para sa mga opsyon na wala sa istante na halos hindi nakakatugon sa kanilang mga detalye.
Karaniwang hindi pamantayang straight handle wheel wrench na kinakailangan na lumitaw sa pagsasanay:
- Mga hindi pangkaraniwang pagpapares ng socket: Ang isang fleet na nagpapatakbo ng mga imported na sasakyan na may hindi karaniwang laki ng lug nut (hal., 18 mm o 20 mm, hindi karaniwan sa catalog tooling) kasama ng mga domestic truck ay nangangailangan ng custom na socket boring sa isang karaniwang bar. Ito ay isang tuwirang pagpapasadya na hindi nangangailangan ng bagong forging tooling — ibang CNC boring program lang.
- Mga custom na haba ng handle: Kung minsan, ang mga OEM kit na partikular sa sasakyan ay nangangailangan ng haba ng hawakan na idinidikta ng ekstrang kompartamento ng gulong kaysa sa pag-optimize ng torque. Ang 5 mm na paglihis mula sa karaniwang haba ng catalog ay maaaring mangailangan ng isang custom na production run ngunit ito ay nagagawa sa loob ng normal na mga parameter ng proseso.
- Mga tool na may tatak o may label: Ang mga operator ng fleet at mga programa sa tulong sa tabing daan ay kadalasang nangangailangan ng mga embossed na pangalan ng kumpanya, numero ng bahagi, o color-coded surface treatment para sa pagkilala sa tool at pamamahala ng imbentaryo. Ito ay mga pagpapasadya sa ibabaw at pagmamarka na hindi nakakaapekto sa detalye ng istruktura.
- Hindi karaniwang mga hawakan ng cross-section: Ang mga profile ng ergonomic oval o D-section bar ay paminsan-minsan ay tinutukoy para sa mga premium na tool program kung saan ang grip comfort ay nag-iiba sa produkto sa isang mapagkumpitensyang retail na kapaligiran. Nangangailangan ang mga ito ng custom na forging o extrusion tooling ngunit magagawa sa sapat na volume.
Ang Shanghai Soverchannel Industrial Co., Ltd. ay partikular na nangunguna sa ganitong uri ng hindi karaniwan at custom na espesyal na hugis na pagbuo ng bahagi. Ang pinagsama-samang istraktura ng R&D, produksyon, at benta ng kumpanya — na may pagmamanupaktura na ginawa sa Nantong Jinzhai Hardware Co., Ltd. — ay nangangahulugan na ang mga custom na straight handle wheel wrench na proyekto ay lumilipat mula sa detalye patungo sa sample ng produksyon nang walang mga puwang sa komunikasyon na lumitaw kapag ang disenyo at pagmamanupaktura ay pinaghihiwalay sa iba't ibang organisasyon. Para sa mga customer ng OEM at fleet procurement team na may mga kinakailangan na hindi catalog, ang itinatag na proseso ng pag-customize ng fastener ng kumpanya ay direktang nalalapat sa pag-develop ng wheel wrench, na sinusuportahan ng parehong mahigpit na kontrol sa kalidad at full-process na sistema ng inspeksyon na ginagamit sa lahat ng produksyon ng automotive fastener.
