Ang isang flange joint sa isang high-pressure na pipeline ng langis ay hindi nabigo sa isang babala. Nagkakaroon ng pressure, mga cycle ng temperatura, nakakadikit ang corrosive na media sa bawat surface — at kapag hindi gumana ang fastener, ang mga kahihinatnan ay agaran at malala. Iyon ang dahilan kung bakit ang mga inhinyero at procurement team sa langis at gas, petrochemical, at power generation ay hindi umabot sa karaniwang carbon steel threaded rods kapag tinutukoy ang mga kritikal na bolted na koneksyon. Tinukoy nila ASTM A193 Grade B7 na may sinulid na mga rod at stud bolts — at nagawa na ito sa loob ng ilang dekada, dahil nakukuha ng materyal ang detalye sa bawat oras.
Ipinapaliwanag ng artikulong ito kung bakit ang B7 ang default na pagpipilian para sa high-pressure fastening, kung saan ito inilalapat sa kabuuan ng oil at gas value chain, kung paano ito inihahambing sa mga alternatibong grado, at kung ano ang ibe-verify bago maglagay ng bulk procurement order.
Karamihan sa mga pang-industriya na sinulid na pamalo ay ginawa mula sa mababa o katamtamang carbon steel at gumagana nang maaasahan sa tuyo, katamtamang temperatura na mga kapaligiran — mga construction frame, machinery mounts, mga de-koryenteng cable tray na sumusuporta. Ito ang mga kundisyon kung saan pare-pareho ang tensile strength at corrosion ay mapapamahalaan gamit ang zinc coating.
Iba-iba ang serbisyo ng langis at gas sa bawat dimensyon. Ang kagamitan sa Wellhead, pipeline flanges, at pressure vessel bolting ay gumagana sa mga temperatura na maaaring lumampas sa 400°C. Ang mga panloob na presyon sa mga reaktor ng hydrogenation ay umabot sa daan-daang bar. Ang media — langis na krudo, mga gas sa proseso ng refinery, hydrogen sulfide, acidic condensates — patuloy na umaatake sa mga ibabaw. At ang kinahinatnan ng joint failure ay hindi isang maluwag na shelf bracket; ito ay isang proseso ng pagtagas, isang insidente sa kaligtasan, o isang pagsasara na nagkakahalaga ng daan-daang libong dolyar bawat araw.
Ang karaniwang carbon steel ay mabilis na nawawalan ng tensile strength sa itaas ng 200°C, hindi na-rate para sa serbisyo ng pressure vessel, at mabilis na nabubulok nang walang proteksyon sa ibabaw na bumababa sa paglipas ng panahon. Ang mga limitasyong ito ay hindi katanggap-tanggap sa oil at gas bolting. thread rod at stud na mga produkto na ininhinyero para sa hinihingi na mga pang-industriyang aplikasyon ang tanging angkop na panimulang punto para sa klase ng serbisyong ito.
Ang ASTM A193 ay ang namamahala na detalye para sa alloy-steel at stainless-steel bolting na materyales para sa mataas na temperatura o mataas na presyon ng serbisyo. Ang Grade B7 ay ang pinakamalawak na ginagamit na grado sa loob ng detalyeng iyon. Nagtatalaga ito ng chromium-molybdenum alloy steel — karaniwang AISI 4140 o 4142 — na na-quenched at na-temper upang makamit ang isang tumpak na kumbinasyon ng lakas, tibay, at paglaban sa init.
Ang proseso ng quench-and-temper ay hindi opsyonal na pagtatapos. Ito ang mekanismo na naghahatid ng pagganap ng B7. Ang pag-init ng bakal sa austenizing temperature, mabilis na pag-quench sa langis o tubig, pagkatapos ay ang tempering sa isang kinokontrol na mas mababang temperatura ay pinipino ang microstructure at nagbibigay ng tensile strength, yield strength, at ductility na kinakailangan ng ASTM standard. Kung wala ang paggamot na ito, ang parehong haluang metal na bakal ay hindi makakatugon sa pagtutukoy.
| Ari-arian | Kinakailangan |
|---|---|
| lakas ng makunat (min) | 125 ksi / 862 MPa |
| Lakas ng ani (min) | 105 ksi / 724 MPa |
| Pagpahaba (min) | 16% |
| Pagbawas ng lugar (min) | 50% |
| Katigasan (max) | 35 HRC / 321 HBW |
| Pinakamataas na temperatura ng serbisyo | ~450°C (840°F) |
Ang pinakamataas na katigasan ay kasinghalaga ng pinakamababa. Kinokontrol ng capping hardness sa 35 HRC ang susceptibility sa hydrogen embrittlement at stress corrosion cracking — mga failure mode na mahalaga sa mga environment na naglalaman ng hydrogen o wet hydrogen sulfide. Para sa buong pangkalahatang-ideya ng balangkas ng detalye, teknikal na patnubay sa ASTM A193 bolting material classifications nagbibigay ng kapaki-pakinabang na konteksto sa saklaw ng grado at makasaysayang background.
Ang aming ASTM A193 B7 sinulid na mga tungkod na na-certify sa mataas na presyon ng mga kinakailangan sa serbisyo ay ginawa sa buong detalye na may magagamit na mga ulat ng materyal na pagsubok sa bawat lot ng produksyon.
Ang B7 threaded rods at stud bolts ay lumilitaw sa buong oil at gas value chain, mula sa upstream drilling equipment hanggang downstream refinery processing. Ang karaniwang sinulid ay palaging pareho: mataas na presyon, mataas na temperatura, o agresibong pagkakalantad sa kemikal — kadalasan lahat ng tatlo ay sabay-sabay.
Ang bawat flanged joint sa isang high-pressure na oil o gas pipeline ay isang potensyal na leak point. Ang B7 stud bolts, na ipinares sa ASTM A194 Grade 2H heavy hex nuts, ay ang karaniwang fastening system para sa ASME B16.5 flanges sa Class 600, Class 900, at mas mataas. Ang kumbinasyon ay naghahatid ng bolt load na kinakailangan upang maiupo nang pantay ang gasket at mapanatili ang isang selyo sa pamamagitan ng pag-ikot ng presyon at temperatura sa buong operating life ng pipeline.
Ang mga refinery hydrogenation reactor ay gumagana sa hydrogen partial pressures na maaaring umabot sa 200 bar o higit pa, sa mga temperaturang higit sa 300°C. Ang bolting na nagse-seal sa mga flanges ng reactor ay dapat mapanatili ang puwersa ng pag-clamping sa temperatura nang walang creep relaxation na magbubukas sa joint. Ang pagpapanatili ng lakas ng yield ng B7 sa matataas na temperatura — higit na mas mahusay kaysa sa karaniwang carbon steel — ginagawa itong materyal na tinukoy sa ASME Section VIII vessel code para sa serbisyong ito.
Sa wellhead, ang mga Christmas tree assemblies at manifold connections ay mga bolted joints na dapat humawak laban sa wellbore pressure sa buong paggawa ng buhay ng balon. Ang B7 stud bolts ay nagbibigay ng tensile capacity para sa API 6A at ASME rated na kagamitan habang pinapanatili ang dimensional na katatagan sa malawak na pagbabago ng temperatura sa pagitan ng surface ambient at ginawang fluid temperature.
Ang LNG storage at transfer equipment ay nagpapakita ng kabaligtaran na hamon: matinding lamig sa halip na init. Ang karaniwang B7 alloy steel ay nawawalan ng impact toughness sa mga sub-zero na temperatura, kaya naman ang mga LNG application ay nangangailangan ng ibang grado. Para sa mga serbisyong ito, ang aming ASTM A320 L7 threaded rods na na-certify para sa serbisyong cryogenic at mababang temperatura ay ang tamang detalye — ininhinyero sa mga kinakailangan sa lakas ng epekto na hindi tinutugunan ng B7.
Ang B7 ay ang tamang pagpipilian para sa karamihan ng high-pressure na oil at gas bolting, ngunit hindi ito ang tamang pagpipilian para sa bawat aplikasyon. Ang pag-unawa kung kailan tutukuyin ang isang variant o isang alternatibo ay pumipigil sa parehong kulang sa pagtutukoy at hindi kinakailangang gastos.
Ang A354 Grade BD ay may mas mataas na tensile strength kaysa sa B7 — humigit-kumulang 150 ksi minimum kumpara sa 125 ksi — at ito ang pamantayan para sa automotive chassis at heavy structural applications sa ambient temperature. Ang pangunahing pagkakaiba ay ang paglaban sa init. Ang B7 ay nagpapanatili ng makabuluhang lakas hanggang sa humigit-kumulang 450°C; Grade 8 haluang metal bakal ay hindi. Para sa serbisyo ng oil at gas flanged sa matataas na temperatura, ang B7 ang tamang detalye anuman ang paghahambing ng lakas ng tensile. Ang grade 8 ay angkop sa ambient-temperature structural bolting kung saan ang maximum na static na lakas ay ang hadlang sa disenyo.
Ang B7M ay isang mas mababang tigas na variant ng parehong haluang metal, na ginawa sa maximum na 22 HRC kaysa sa 35 HRC ng B7. Ang mas mababang katigasan ay makabuluhang binabawasan ang pagkamaramdamin sa sulfide stress cracking (SSC) sa mga kapaligirang naglalaman ng basang hydrogen sulfide — ang kundisyong tinukoy sa NACE MR0175/ISO 15156 bilang "sour service." Kung ang pipeline o sisidlan ay humahawak ng maasim na krudo o gas na naglalaman ng H₂S sa aqueous phase, B7M ang kinakailangang detalye, hindi karaniwang B7. Ang trade-off ay mas mababang tensile at yield strength, na nakakaapekto sa magkasanib na disenyo. Ang pamantayang B7 ay hindi katanggap-tanggap para sa maasim na serbisyo gaya ng tinukoy; ang katigasan ng kisame ay masyadong mataas.
Para sa mga aplikasyon sa itaas ng temperaturang kisame ng B7 — ilang mga reforming reactor, steam superheater flanges, at high-temperature power generation bolting — ASTM A193 B16 (isang chromium-molybdenum-vanadium alloy) ay nagpapanatili ng lakas sa mga temperatura kung saan nagsisimulang mag-relax ang B7. Ang B16 ay nagdadala ng isang makabuluhang premium sa gastos at isang grado ng espesyalista; kumpirmahin ang aktwal na temperatura ng serbisyo laban sa mga kinakailangan sa code ng disenyo bago mag-upgrade.
| Grade | Pangunahing katangian | Karaniwang aplikasyon |
|---|---|---|
| ASTM A193 B7 | 125 ksi tensile, na-rate sa ~450°C | Mga flanges ng langis at gas, mga pressure vessel, pipeline |
| ASTM A193 B7M | Mas mababang tigas, lumalaban sa SSC | Maasim na serbisyo (H₂S environment) |
| ASTM A320 L7 | Mataas na epekto ng tigas sa sub-zero | LNG, cryogenic storage, malamig na serbisyo |
| A354 Grade BD (Grade 8) | 150 ksi tensile, ambient temperature lang | Structural steel, automotive, mabigat na makinarya |
| ASTM A193 B16 | Pagpapanatili ng lakas sa itaas 450°C | Mga steam superheater, napakataas na temperatura na mga reactor |
Ang komposisyon ng haluang metal ng B7 ay nagbibigay ng mahusay na mekanikal na pagganap ngunit katamtaman na likas na paglaban sa kaagnasan. Sa mga offshore platform, coastal refinery, chemical processing environment, at anumang serbisyo na may cyclic moisture exposure, ang surface treatment ay pangunahing salik sa agwat ng pagpapanatili at kabuuang buhay ng serbisyo ng fastener assembly.
Ang Dacromet ay ang pagtutukoy ng paggamot para sa B7 studs sa hinihingi na mga kapaligiran ng kaagnasan. Ang coating — isang water-based na zinc-aluminum flake system na pinagaling sa humigit-kumulang 300°C — ay nagbibigay ng 500–1,000 oras ng neutral na salt spray resistance sa standardized na pagsubok, na higit na nakahihigit sa electroplated zinc. Kritikal, ang Dacromet ay inilapat nang walang mga electrochemical na proseso, na nangangahulugang walang hydrogen absorption at walang hydrogen embrittlement risk. Para sa mga high-strength B7 fasteners kung saan ang pagkasira ay isang alalahanin, mahalaga ito. Ang kapal ng pelikula na 8–12 microns ay nagbibigay-daan sa mga coated thread na manatili sa loob ng tolerance class nang walang oversize threading na kinakailangan ng hot-dip galvanizing.
Ang isang PTFE layer na inilapat sa ibabaw ng Dacromet ay tumutugon sa isyu ng friction ng thread na nagdudulot ng torque scatter sa panahon ng pag-install ng malalaking diameter na stud bolt assemblies. Ang pare-parehong friction coefficient sa lahat ng studs sa isang multi-bolt flange pattern ay mahalaga para makamit ang pare-parehong gasket seating stress — ang pundasyon ng isang leak-free joint. Binabawasan din ng PTFE topcoat ang nakakapanghinayang panganib sa mga malalaking diameter na stud (M27 at mas mataas) kung saan mataas ang mga torque ng pag-install.
Ang electroplated zinc ay nagbibigay ng sapat na proteksyon para sa mga B7 rods sa katamtamang panloob o protektadong panlabas na kapaligiran. Hindi ito tinukoy para sa serbisyo sa malayo sa pampang, mga pasilidad sa baybayin, o mga kapaligiran na may chemical splash. Ang pangunahing bentahe ay gastos at kakayahang magamit; para sa pangkalahatang layunin na may mataas na lakas na pang-industriya na aplikasyon kung saan ang kapaligiran sa pag-install ay hindi agresibo, ang zinc-plated na B7 ay ang matipid na pagpipilian.
Ang B7 threaded rods para sa serbisyo ng regulated pressure equipment ay nangangailangan ng dokumentasyon at pag-verify na higit pa sa dimensional check at visual inspection. Ang sumusunod na checklist ay sumasalamin sa pinakamababang kinakailangan sa kalidad para sa pagkuha sa langis at gas, petrochemical, at mga aplikasyon sa pagbuo ng kuryente.
Ang pagkuha ng B7 threaded rods at stud bolts mula sa isang manufacturer na may pinagsamang kakayahan sa produksyon — cold heading, thread rolling, heat treatment, at surface treatment sa ilalim ng isang sistema ng pamamahala ng kalidad — ay nagbibigay ng traceability at batch consistency na hinihiling ng mga kritikal na aplikasyon ng serbisyo. Para sa mga detalye sa labas ng mga karaniwang hanay ng komersyal, ang custom na kakayahan sa pagmamanupaktura ay ang pagtukoy sa salik kung talagang maihahatid ng isang supplier ang hinihingi ng detalye ng engineering.

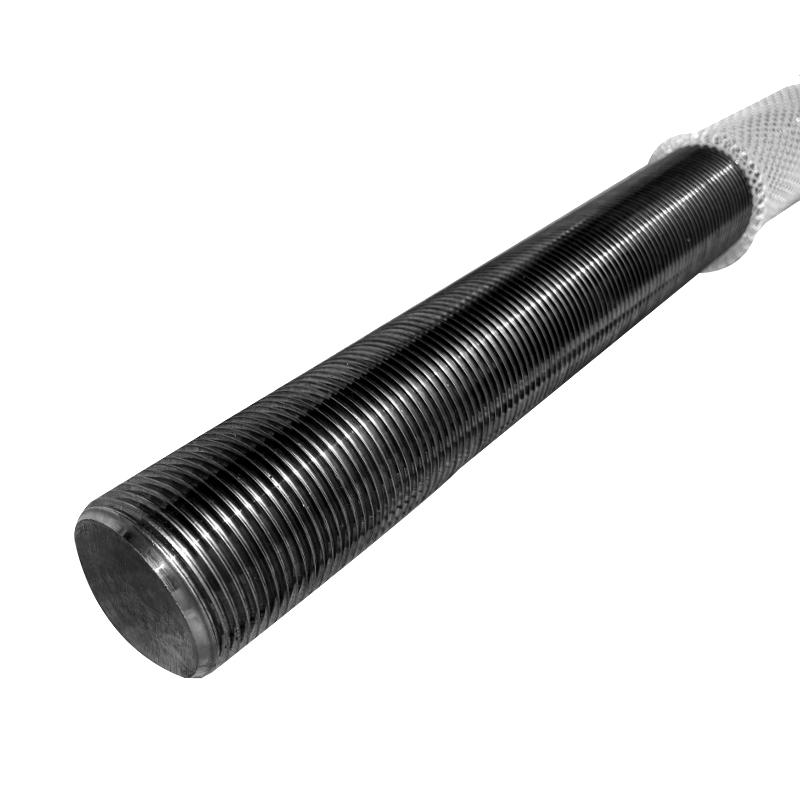

M27*300 PTFE Blue / Dacromet Coated ASTM A320 L7 Fully Threaded Rods

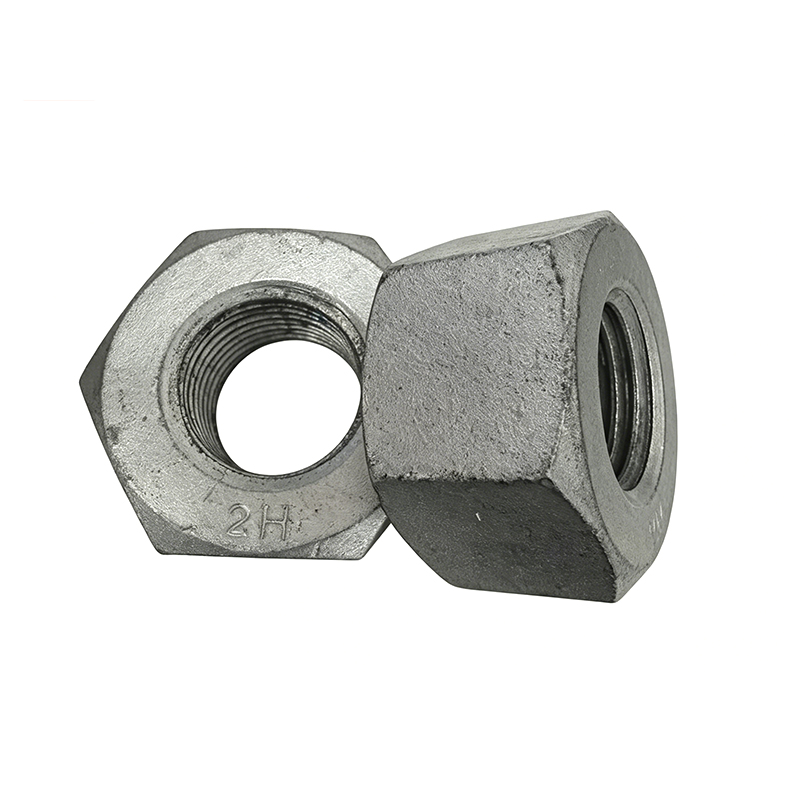

ASTM A194 B7 Black Heavy Hex Nuts

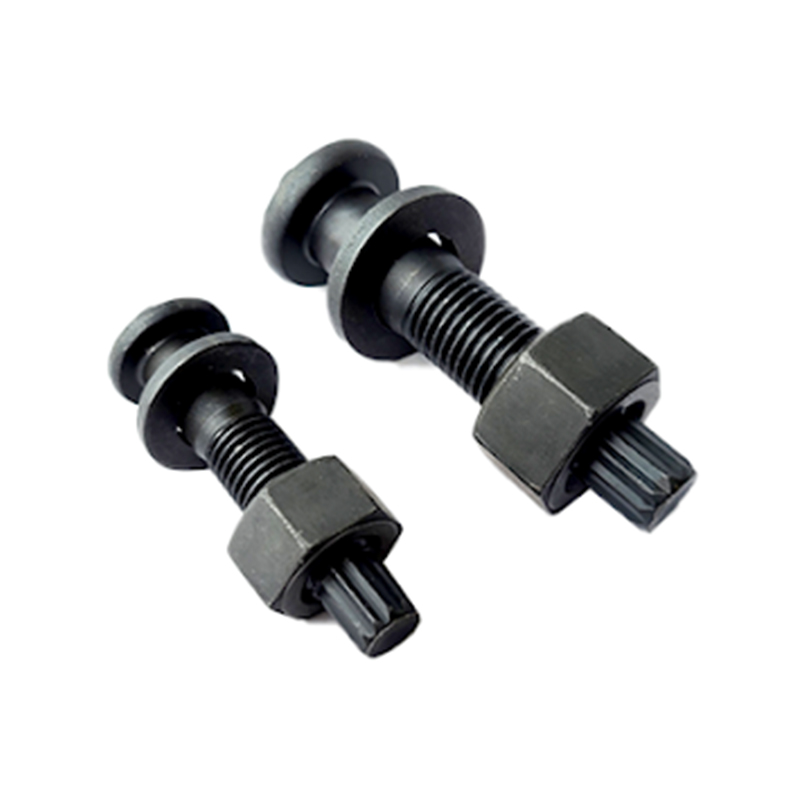

ASTM F2280 A490 Torque Shear Bolt Hot-Dip Galvanized

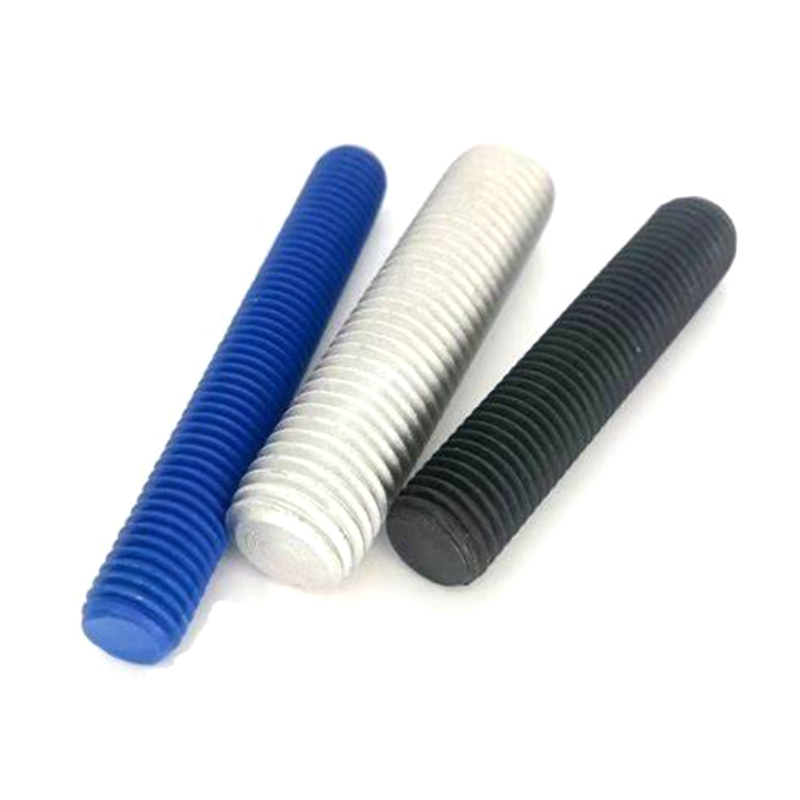

3/4*10" Zinc Plated / Black Oxide / Hot Dip Galvanized B7 Threaded Rods

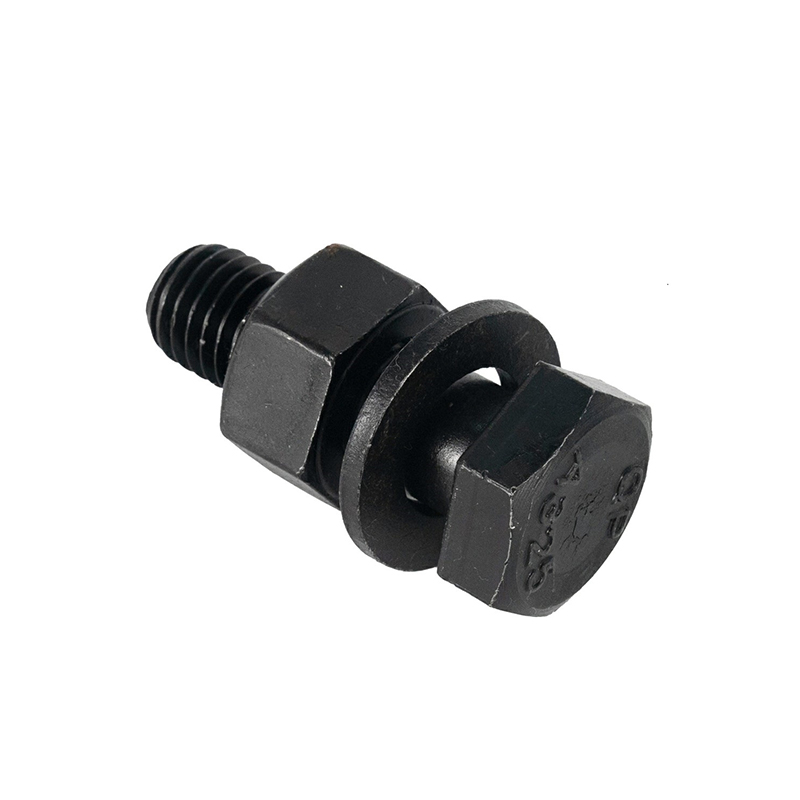

ASTM F1852 A325 Heavy Hex Twist-Off Bolt Plain Carbon Steel

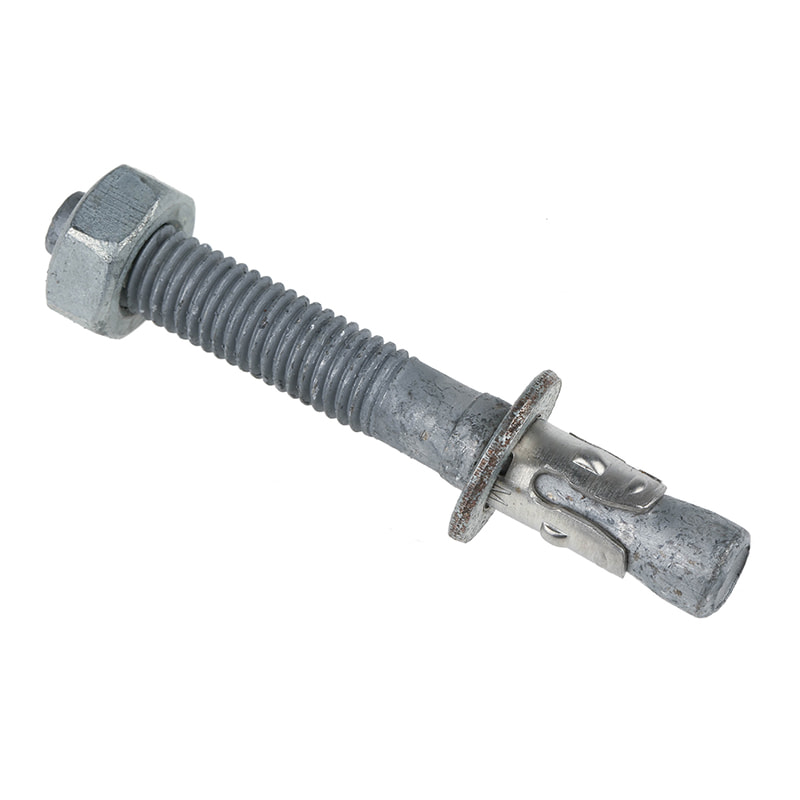

ASTM F1554 Carbon Steel Hot-Dip Galvanized Anchor Bolt
