Ganap na Threaded Rods: Industrial Applications, Grades & Selection Guide

Maglakad sa alinmang malaking construction site, industriyal na planta, o electrical installation at makakakita ka ng sinulid na mga baras na dumadaloy dito — na may hawak na ceiling grids sa lugar, nakaangkla sa mga base ng kagamitan, sumusuporta sa mga cable tray, at nagtatali ng istrukturang bakal. Kabilang sa iba't ibang uri na magagamit, fully threaded rods stand out as the most versatile : tuluy-tuloy na sinulid mula sa isang dulo patungo sa isa, maaari silang i-cut sa anumang kinakailangang haba sa site, nakaposisyon sa anumang punto kasama ang kanilang haba, at nababagay pagkatapos ng pag-install. Para sa mga inhinyero at procurement team na kumukuha ng mga fastener sa maraming application, ang flexibility na iyon ay isang makabuluhang bentahe sa pagpapatakbo. Sinasaklaw ng gabay na ito kung ano ang ganap na sinulid na mga rod, kung saan ginagamit ang mga ito, kung paano pipiliin ang tamang grado, at kung ano ang dapat bantayan sa panahon ng pag-install.

Ano ang Pinagkaiba ng Mga Ganap na May Sinulid na Rod sa Iba Pang Mga Pangkabit

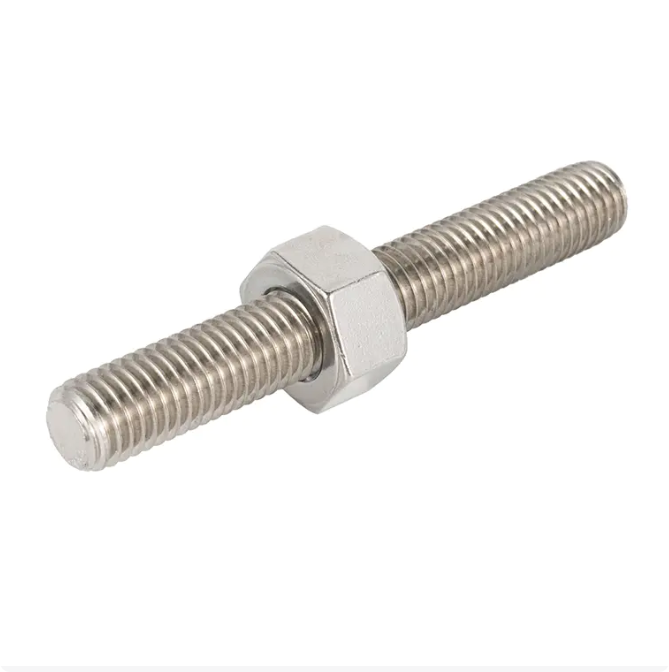

Ang pagtukoy sa katangian ng isang ganap na sinulid na pamalo ay tuluy-tuloy na sinulid sa buong haba nito - walang makinis na shank, walang hindi sinulid na mid-section. Ang tampok na nag-iisang disenyo na ito ay lumilikha ng mga kakayahan na hindi maaaring tumugma sa mga bahagyang sinulid na mga fastener.

Ihambing ang mga pangunahing uri nang magkatabi:

Dahil ang isang ganap na sinulid na baras ay walang ulo at walang nakapirming haba na dependency, ito ay katangi-tanging angkop sa mga application na may mahabang span — ceiling suspension, overhead pipe support, structural tie rods — kung saan ang punto ng koneksyon ay nag-iiba at on-site cutting ay karaniwang kasanayan. Ang isang nut ay maaaring iposisyon kahit saan sa kahabaan ng rod, at dalawang rod ay maaaring pagsamahin end-to-end gamit ang isang coupling nut, na nagpapalawak ng abot nang walang espesyal na katha.

Galugarin ang aming fully threaded rod na hanay ng produkto para sa mga karaniwan at custom na dimensyon sa kabuuan ng carbon steel, alloy steel, at stainless steel na grado.

Mga Pang-industriyang Aplikasyon ng Ganap na Sinulid na mga Rod

Ilang mga fastener ang lumilitaw sa maraming natatanging industriya gaya ng fully threaded rod. Ang kumbinasyon ng adjustability, tensile strength, at availability sa mga corrosion-resistant na materyales ay ginagawa itong default na pagpipilian para sa mga gawaing pangkabit na pangmatagalan sa mga sumusunod na sektor.

Konstruksyon — Istraktura ng Bakal, Ceiling Joists, at Pre-Embedded Fixing

Sa istrukturang konstruksiyon, ang mga ganap na sinulid na rod ay ginagamit upang itali ang mga bahagi ng steel frame, ikonekta ang mga concrete-embedded anchor system sa mga istrukturang nasa itaas ng grado, at suspindihin ang mga ceiling grid system mula sa mga overhead na slab. Ang kanilang kakayahang i-cut sa tumpak na mga haba sa site ay nag-aalis ng pangangailangan para sa custom-fabricated na mga fastener para sa bawat punto ng koneksyon. Ang mga pre-embedded rods na inihagis sa kongkreto habang nagbubuhos ay lumilikha ng mga anchor point para sa kasunod na mga istrukturang koneksyon — isang pamamaraan na malawakang ginagamit sa mga base ng haligi, mga pundasyon ng kagamitan, at mga sistema ng suporta sa dingding ng kurtina. Para sa mga istrukturang bakal na koneksyon, istraktura ng bakal na mga bolt na may mataas na lakas umakma sa mga sinulid na pamalo kung saan kinakailangan ang mas mataas na puwersa ng pag-clamping sa mga compact bolt pattern.

Makinarya — Pagpupulong ng Kagamitan at Mga Koneksyon sa Frame

Sa paggawa ng makinarya at pagpupulong ng kagamitang pang-industriya, ang mga fully threaded rod ay nagsisilbing frame tie bolts, jig positioning elements, at adjustable lead screws kung saan dapat gumalaw ang isang sliding nut sa haba ng rod. Ang tuluy-tuloy na thread ay nagbibigay-daan sa posisyon ng mga konektadong bahagi na maisaayos pagkatapos ng pagpupulong — isang kakayahan na hindi maibibigay ng mga fixed-length bolts. Ginagawa nitong mga karaniwang bahagi ang mga ito sa mga frame ng makina, mga pansubok na fixture, at mga modular assembly system kung saan bahagi ng proseso ng pag-install ang dimensional na fine-tuning.

Power Industry — Mga Cable Tray, Cable Support, at Transformer Fastening

Ang mga electrical installation ay lubos na nakadepende sa mga sinulid na rod para sa pagsususpinde sa mga cable tray mula sa mga istrukturang kisame at dingding, pagsuporta sa mga pagtakbo ng conduit, at pangkabit na transpormer at switchgear na kagamitan sa mga mounting frame. Ang mga rod ay karaniwang ipinares sa mga channel nuts at spring nuts para sa tool-free repositioning kasama ang strut channel system - ang karaniwang paraan ng pagsususpinde sa komersyal at industriyal na gawaing elektrikal. Ang bilis ng pag-install at kakayahang umangkop sa posisyon ay ginagawang ang ganap na sinulid na mga rod ang gustong pangkabit para sa mga sistemang ito.

Petrochemical at Pipeline Engineering — Long-Distance Connections at Corrosion-Resistant Fixing

Sa mga planta ng petrochemical at imprastraktura ng pipeline, ang mga sinulid na rod ay ginagamit upang suportahan ang mga pipeline sa mahabang pahalang na pagtakbo, ayusin ang mga balbula at instrumento sa mga pipe rack, at i-secure ang mga tangke at pressure vessel sa mga istrukturang suporta. Ang hinihinging kapaligiran ng mga refinery at planta sa pagpoproseso ng kemikal — mataas na temperatura, pagkakalantad sa kemikal, mataas na halumigmig — ay nangangailangan ng mga materyales na tukoy sa grado kaysa sa karaniwang carbon steel. Dito nagiging mahalaga ang mga grade ng alloy steel at hindi kinakalawang na asero, gaya ng saklaw sa seksyon ng mga materyales sa ibaba.

Dekorasyon Engineering — Indoor Hanging, Lighting, at Curtain Wall Adjustment

Sa gawaing arkitektura at panloob na fit-out, ang mga ganap na sinulid na rod ay nagbibigay ng adjustable hanging system para sa mga suspendidong lighting fixture, mga elemento ng dekorasyon sa kisame, at pagsasaayos ng bracket ng kurtina sa dingding. Ang kakayahang maglagay ng nut kahit saan sa kahabaan ng rod at i-lock ito sa lugar ay nagbibigay-daan sa mga kontratista na i-fine-tune ang mga taas ng pag-install pagkatapos maayos ang rod — isang praktikal na kalamangan kapag nagtatrabaho sa hindi pantay na structural ceiling o sloped surface.

Mga Materyal na Grado at Mga Kinakailangan sa Pagganap

Ang pagpili ng tamang grado ng materyal ay ang pinakakinahinatnang desisyon ng detalye para sa ganap na sinulid na mga pamalo. Ang tatlong pangunahing kategorya bawat isa ay tumutugon sa isang natatanging hanay ng mga kondisyon sa pagtatrabaho.

Karaniwang Carbon Steel — Mga Pangkalahatang Layunin na Application

Ang low and medium carbon steel threaded rods (karaniwang nakakatugon sa ASTM A307 Grade A o katumbas na DIN/ISO standards) ay ang default na pagpipilian para sa panloob na structural application, dry environment, at non-critical assemblies. Nag-aalok ang mga ito ng pinakamahusay na halaga sa bawat yunit ng tensile strength at diretsong gupitin, sinulid, at galvanize para sa katamtamang proteksyon ng kaagnasan. Para sa karaniwang konstruksyon, pag-frame ng makinarya, at panloob na gawaing elektrikal sa mga protektadong kapaligiran, ang carbon steel ay karaniwang ang naaangkop na detalye.

High-Strength Alloy Steel — Serbisyong Mabigat-Load at Mataas na Temperatura

Kung saan hindi sapat ang karaniwang carbon steel — high-pressure pipeline system, power generation equipment, pressure vessel assemblies, at istrukturang koneksyon na nangangailangan ng mataas na tensile strength — ang mga grade ng alloy steel ay tinukoy. Ang pinakamalawak na ginagamit ay ang ASTM A193 Grade B7, isang chromium-molybdenum na haluang metal na bakal na pinapatay at pinainit upang makamit ang pinakamababang lakas ng ani na 105 ksi at tensile strength na 125 ksi. Ito ay na-rate para sa mga temperatura ng serbisyo hanggang sa 427°C (800°F), na ginagawa itong karaniwang detalye para sa langis at gas, pagbuo ng kuryente, at mabigat na pang-industriyang pangkabit. Ang aming ASTM A193 B7 threaded rods para sa serbisyong may mataas na temperatura ay ginawa sa buong detalye na may magagamit na mga ulat ng materyal na pagsubok sa bawat lote.

Para sa mababang temperatura at cryogenic na mga aplikasyon — karaniwan sa mga pasilidad ng LNG at imprastraktura ng malamig na imbakan — ibinibigay ng ASTM A320 Grade L7 ang kinakailangang lakas ng epekto sa mga sub-zero na temperatura na hindi maibibigay ng karaniwang B7 alloy steel. Tingnan ang aming ASTM A320 L7 threaded rods para sa mababang temperatura na serbisyo para sa mga pagtutukoy at magagamit na laki.

Hindi kinakalawang na asero — Corrosion-Resistant at High-Cleanliness na kapaligiran

Sa mga kapaligiran kung saan hindi katanggap-tanggap na mabilis na nabubulok ang carbon steel — konstruksyon sa baybayin, pagproseso ng kemikal, mga pasilidad ng pagkain at parmasyutiko, gawaing arkitektura sa labas — tinukoy ang mga stainless steel na sinulid na rod. Sinasaklaw ng Grade 304 ang karamihan sa mga panloob at pangkalahatang panlabas na aplikasyon. Ang Grade 316, na naglalaman ng molybdenum para sa pinahusay na resistensya sa mga chloride at pagkakalantad sa kemikal, ay kinakailangan sa marine, petrochemical, at acid-wash na kapaligiran. Ang trade-off ay gastos: ang mga stainless rod ay nagdadala ng isang makabuluhang premium ng presyo kaysa sa carbon steel, kaya naman ang tamang pagtatasa ng kapaligiran bago ang detalye ay mahalaga.

Paano Pumili ng Tamang Ganap na Threaded Rod para sa Iyong Proyekto

Apat na dimensyon ng detalye ang tumutukoy kung ang isang ganap na sinulid na pamalo ay gagana nang tama sa isang ibinigay na aplikasyon.

1. Diameter at Thread Pitch

Ang diameter ng thread at pitch ay dapat tumugma sa mga mani at mga butas sa tapped sa assembly. Ang mga metric rod ay sumusunod sa mga pamantayan ng ISO (M6 hanggang M64 ang pinakakaraniwan sa gawaing pang-industriya); Ang mga inch-series rods ay sumusunod sa UNC o UNF sa bawat ASME B1.1. Ang paghahalo ng sukatan at inch hardware ay isang karaniwang error sa pag-install na nagdudulot ng pagtanggal ng thread — kumpirmahin ang pamantayan ng thread ng lahat ng bahagi ng isinangkot bago mag-order.

2. Haba at On-Site Cutting

Ang mga ganap na sinulid na rod ay karaniwang ibinibigay sa karaniwang haba na 1 metro o 3 metro (o katumbas na haba ng imperyal) at pinuputol sa laki sa site gamit ang isang hacksaw, angle grinder, o rod cutter. Pagkatapos ng pagputol, ang hiwa na dulo ay dapat i-deburred at, kung kinakailangan, muling habulin gamit ang isang thread-restoring die upang matiyak ang malinis na nut engagement. Ang pag-order ng mga rod na malapit sa kinakailangang haba ay binabawasan ang parehong materyal na basura at oras ng pagputol.

3. Paggamot sa Ibabaw

Para sa mga carbon steel rod sa panlabas o katamtamang corrosive na kapaligiran, ang zinc plating (electrogalvanized) ay nagbibigay ng pangunahing proteksyon. Nag-aalok ang hot-dip galvanizing ng mas mabigat na coating at makabuluhang mas mahabang buhay ng serbisyo sa labas. Para sa matinding corrosion na kapaligiran, ang pagtukoy ng hindi kinakalawang na asero ay mas maaasahan kaysa sa pag-asa sa mga coatings sa ibabaw sa carbon steel. Ang aming mabibigat na hex nuts para sa mga threaded rod assemblies ay magagamit sa pagtutugma ng mga pang-ibabaw na paggamot upang matiyak ang galvanic compatibility sa buong fastener assembly.

4. Mating Hardware Compatibility

Ang isang ganap na sinulid na pamalo ay gumaganap bilang bahagi ng isang sistema. Ang mga nuts, washers, at couplings na ipinares dito ay dapat tumugma sa thread standard, grade, at surface treatment. Para sa high-strength alloy rod (B7), ang karaniwang pagpapares ay ASTM A194 Grade 2H heavy hex nuts. Para sa stainless rods, gumamit ng stainless nuts ng parehong grade para maiwasan ang galvanic corrosion sa interface. Ang hindi pagtutugma ng nut grade sa rod grade — partikular na ang paggamit ng standard-strength nuts sa high-strength rods — naglilipat ng stress sa mas mahinang bahagi at nakompromiso ang na-rate na kapasidad ng assembly.

Mga Tip sa Pag-install at Mga Karaniwang Pagkakamali na Dapat Iwasan

Ang mga ganap na sinulid na baras ay diretsong i-install, ngunit ang ilang mga paulit-ulit na error ang dahilan para sa karamihan ng mga pagkabigo sa field.

Pagputol nang walang pag-deburring. Ang isang hiwa na dulo na may burr o naka-compress na sinulid ay hindi makakasali sa isang nut nang malinis. Palaging ang deburr cut ay nagtatapos sa isang file o gilingan, at muling habulin ang thread gamit ang isang die kung ang hiwa ay ginawa gamit ang isang talim na nagdistort sa profile ng thread. Ang pagpuwersa ng nut sa isang nasirang sinulid ay nagdudulot ng pagkirot at ginagawang mahirap o imposible ang kasunod na pag-disassembly.

Hindi humihigpit sa mga aplikasyon ng pagsususpinde. Ang mga sinulid na rod sa overhead suspension duty — ceiling grids, cable trays, lighting — umaasa sa tamang nut torque upang mapanatili ang clamping load laban sa vibration. Unti-unting umatras ang mga hindi humihigpit na koneksyon, lalo na sa mga kapaligirang may mekanikal na vibration mula sa HVAC equipment o foot traffic sa mga sahig sa itaas. Gumamit ng torque wrench o naka-calibrate na impact driver, at ilapat ang thread-locking compound kung saan inaasahan ang vibration.

Nilaktawan ang anti-seize sa mga stainless assemblies. Ang mga sinulid na hindi kinakalawang na asero ay madaling kapitan ng sakit — ang layer ng oxide na nagbibigay ng resistensya sa kaagnasan ng hindi kinakalawang ay nagpapataas din ng alitan sa pagitan ng mga hindi kinakalawang na sinulid sa ilalim ng torque. Sa sandaling magsimula ang sakit, ang nut ay kumukuha at ang pamalo ay dapat putulin. Ilapat ang molybdenum disulfide o PTFE-based na anti-seize compound sa mga hindi kinakalawang na sinulid bago i-assemble, at dahan-dahang higpitan gamit ang kamay bago ilapat ang torque.

Paggamit ng maling grado ng nut. Sa high-load structural at pressure application, ang nut ay dapat i-rate upang tumugma sa baras. Ang isang karaniwang hex nut sa isang A193 B7 rod ay aalisin bago magbunga ang rod - ang failure mode ay nasa nut, hindi ang rod, at ang assembly ay hindi nagbibigay ng babala bago ito bumitaw. Tukuyin ang mabibigat na hex nuts sa naaangkop na ASTM A194 grade para sa lahat ng high-strength rod assemblies.

Hindi pinapansin ang thermal expansion sa mataas na temperatura na serbisyo. Sa pagbuo ng kuryente at mga aplikasyon ng petrochemical kung saan gumagana ang mga rod sa matataas na temperatura, ang pagpupulong ay dapat tumanggap ng thermal expansion. Ang mga fixed-end na koneksyon na walang allowance para sa pagpapalawak ay lumilikha ng bending stress sa rod habang umiinit ang system. Kumonsulta sa naaangkop na pamantayan sa engineering para sa mga kinakailangan sa expansion joint kapag tinutukoy ang mga fully threaded rods para sa serbisyong may mataas na temperatura.
