Cylinder Head Bolts: Clamping Force, Torque & Failure Analysis

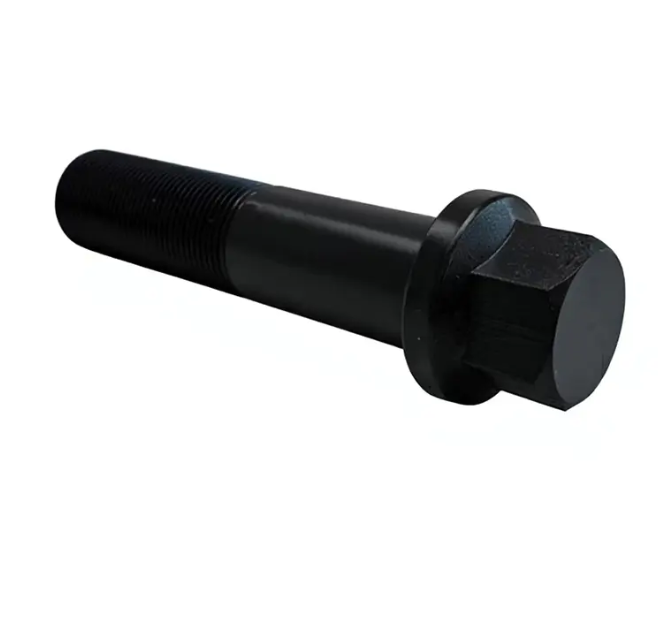

Ang pangunahing pag-andar ng isang cylinder head bolt ay hindi lamang upang i-clamp ang ulo sa block. Ito ay upang mapanatili ang isang tumpak, pare-parehong puwersa ng pag-clamping sa buong head gasket sealing surface sa ilalim ng mga kondisyon ng matinding thermal cycling, cylinder pressure spike, at material expansion differentials. Kapag na-torque nang tama, ang bolt ay nababanat sa isang estado ng engineered na tensyon, na kumikilos bilang isang high-strength spring na nag-iimbak ng mahigit 8,000 hanggang 12,000 pounds ng clamping force bawat fastener . Ang naka-imbak na enerhiya na ito ay pumipilit sa head gasket nang sapat upang ma-seal ang mga presyon ng pagkasunog na maaaring lumampas sa 1,500 psi sa isang forced-induction engine, habang sabay na tinatakan ang mga high-pressure na oil gallery at mga coolant passage na tumatakbo sa pagitan ng ulo at block. Ang bolt na nagbunga, napagod, o na-install na may hindi sapat na preload ay hindi maaaring mapanatili ang seal na ito kapag ang cylinder head at block ay lumawak sa iba't ibang mga rate sa panahon ng warm-up. Ang pag-unawa na ang head bolt ay isang dynamic, spring-loaded na clamping device—hindi isang static na sinulid na pin—ay ang pundasyon ng bawat tamang pamamaraan ng pag-install at pagsusuri.

Torque-to-Yield vs. Standard Fasteners: Isang Pangunahing Pagkakaiba

Ang mga cylinder head bolts ay nabibilang sa dalawang magkaibang eksklusibong kategorya, at ang pagtrato sa isa tulad ng isa ay nagiging sanhi ng agarang pagkabigo ng makina. Ang mga karaniwang bolts ay pinaikot sa loob ng kanilang nababanat na hanay, ibig sabihin, bumabalik ang mga ito sa kanilang orihinal na haba kapag lumuwag at maaari, sa maraming mga kaso, muling magamit kung natutugunan ng mga ito ang pamantayan sa pag-inspeksyon ng dimensional. Ang torque-to-yield bolts ay hinihigpitan lampas sa kanilang nababanat na limitasyon sa plastic deformation zone , kung saan ang materyal ay permanenteng umaabot at hindi bumabalik sa orihinal na haba nito. Ang diskarte ng TTY ay nagbibigay ng mas pare-parehong puwersa ng pag-clamping dahil ang kurba ng load ng bolt ay nag-flatten sa plastic na rehiyon—ang maliliit na variation naman ay gumagawa ng kaunting variation sa clamp load, na ginagawang mas nauulit ang proseso sa isang assembly line. Ang hindi maibabalik na trade-off ay ang isang TTY bolt ay naunat na lampas sa yield point nito at hindi na dapat gamitin muli . Ang pangalawang pagkakasunud-sunod ng torque sa isang yielded bolt ay magtutulak pa nito sa plastic deformation hanggang sa mabigo ito, kadalasang pumuputol sa panahon ng huling torque o, mas masahol pa, mga araw pagkatapos bumalik sa serbisyo ang makina.

Pagkilala sa TTY Bolts ayon sa Pagtutukoy

Ang manwal ng serbisyo ng tagagawa ay nagbibigay ng tiyak na pag-uuri, ngunit kasama sa mga pisikal na tagapagpahiwatig ang isang detalye ng torque na naglilista ng isang paunang halaga ng torque na sinusundan ng isang angle-based na huling hakbang gaya ng 90 degrees o 180 degrees . Ang detalye ng anggulo na ito, sa halip na isang panghuling numero ng torque, ay ang tanda ng pamamaraan ng TTY dahil ang bolt ay ginagawang isang sinusukat na pag-ikot sa plastic na rehiyon nito. Ang mga karaniwang reusable bolts ay tinukoy na may panghuling halaga ng torque sa Newton-meters o foot-pounds, na walang angle step, o may angle step na nananatili sa loob ng elastic range at tahasang binanggit bilang magagamit muli sa service literature.

Ang Torque Sequence at ang Geometry ng Even Clamping

Ang paghihigpit na pagkakasunud-sunod na inihagis sa bawat cylinder head ay hindi isang mungkahi-ito ay isang mapa ng pamamahagi ng stress. Ang mga ulo ng silindro ay hindi walang katapusan na matigas; ibinabaluktot nila ang mga micro-pulgada sa ilalim ng pag-igting ng bolt. Kung ang mga bolts ay hinihigpitan mula sa isang dulo hanggang sa kabilang dulo, ang ulo ay pumipihig sa isang bahagyang wedge na hugis, na tumutuon sa puwersa ng pang-clamping sa huling-tightened na sulok at iniiwan ang panimulang dulo na hindi naka-compress. Ang spiral pattern na nagsisimula mula sa gitna at nagtatrabaho palabas sa incremental na mga hakbang ng torque unti-unting hinihila ang ulo pababa nang pantay-pantay, na nagpapahintulot sa gasket na i-compress nang pantay at ang ulo ay tumira parallel sa block deck. Ang isang tipikal na pamamaraan ay nagsasangkot ng tatlo hanggang limang progresibong torque pass: isang paunang low-torque pass upang upuan ang lahat ng mga fastener, intermediate pass sa pagtaas ng mga halaga ng torque, at isang panghuling angle sweep para sa mga TTY fasteners. Ang paglaktaw sa isang pass o mga hakbang sa pagsasama-sama ay naglalagay ng gasket sa ilalim ng hindi pantay na compression sa panahon ng kritikal na paunang bahagi ng pagdurog, at ang resultang hindi pagkakapare-pareho ng seal ay maaaring hindi magbunyag ng sarili hanggang sa maabot ng makina ang temperatura ng pagpapatakbo at ang hindi pantay na kargang singsing ng apoy ay bumigay.

Kondisyon ng Thread at ang Torque Wrench Deception

Ang torque wrench ay sumusukat sa friction, hindi clamping force. Sa torque na inilapat sa isang head bolt, humigit-kumulang 50% ang nagtagumpay sa friction sa ilalim ng bolt head, 40% ang nagtagumpay sa thread friction, at 10% hanggang 15% lang ang aktwal na bumubuo ng clamping preload . Kung ang mga thread sa block ay corroded, marumi, o nasira, ang torque wrench ay nag-click sa tinukoy na halaga habang ang aktwal na bolt stretch-at samakatuwid ang clamping force-ay bumaba nang husto. Ang bolt na naka-torque sa detalye sa maruruming thread ay maaaring maghatid ng mas mababa sa kalahati ng idinisenyong clamping force, habang ang parehong torque sa mga thread na pinadulas ng hindi naaprubahang compound ay maaaring mag-over-stretch ng bolt sa paglipas ng yield. Ito ang dahilan kung bakit ang bawat detalye ng manufacturer ay may kasamang kinakailangan sa kondisyon ng thread: linisin, habulin ang mga thread gamit ang bottoming tap kung kinakailangan, at gamitin lamang ang tinukoy na lubricant—malinis man iyon ng langis ng makina, isang partikular na assembly lube, o tuyong mga thread. Binabago ng uri ng lubricant ang friction coefficient, at ang torque specification ay binuo para sa partikular na coefficient na iyon. Ang pagpapalit ng molybdenum-disulfide assembly lube sa mga thread na tinukoy para sa engine oil ay maaaring mabawasan nang husto ang friction kaya't ang bolt ay magbubunga bago maabot ang target na torque.

Mga Karaniwang Mode ng Pagkabigo at Ang mga Root na Sanhi Nito

Ang mga pagkabigo ng cylinder head bolt ay bihirang kusang-loob—sinusunod nila ang mga predictable pattern na may mga makikilalang dahilan. Ang pag-unawa sa mga pattern na ito ay nagpapahintulot sa isang technician na masuri ang pagkabigo sa halip na palitan lamang ang bolt at umaasa na ang problema ay hindi na mauulit.

Necking Fracture sa ilalim ng Bolt Head

Ang isang bolt na pumutok sa junction ng shank at ang head flange ay na-over-torqued, alinman sa pamamagitan ng isang TTY bolt na ginagamit muli, hindi tamang application ng detalye ng torque, o hindi pagkakatugma ng thread lubrication. Ang ibabaw ng bali ay karaniwang nagpapakita ng a classic cup-and-cone ductile failure na may pagbawas sa leeg na makikita sa diameter ng shank. Ang pag-aayos ay pamamaraan: mga bagong bolts, na-verify na detalye ng torque, at tamang paghahanda ng thread.

Pagkapagod Failure Mid-Shank

Nabigo ang bolt na nabali sa sinulid na seksyon o mid-shank na may patag na ibabaw ng bali na may marka sa beach dahil sa cyclic fatigue. Ito ay nagpapahiwatig na ang bolt ay hindi nakakamit ng sapat na preload upang panatilihing sarado ang joint sa ilalim ng cylinder pressure. Ang bawat combustion cycle ay bahagyang inilalayo ang ulo mula sa block, cyclically loading ang bolt hanggang sa ito ay pumutok. Ang ugat na dahilan ay talamak na under-torque, madalas mula sa maruruming sinulid, isang bagsak na torque wrench, o isang nakaunat na TTY bolt na ginamit muli .

Pagkasira ng Hydrogen

Ang mga high-strength fasteners na higit sa humigit-kumulang 36 HRC hardness ay madaling kapitan ng hydrogen embrittlement, kung saan ang atomic hydrogen ay kumakalat sa steel grain structure at nagiging sanhi ng brittle intergranular fracture. Madalas na nangyayari ang kabiguan oras o araw pagkatapos ng pag-install, habang ang bolt ay pumutok sa pahinga . Ang pinagmulan ay karaniwang acidic na pagkakalantad ng kemikal sa panahon ng pagmamanupaktura o paglilinis, o mga nakakapinsalang produkto ng pagkasunog sa isang paglabag sa gasket sa ulo. Ang ibabaw ng bali ay lumilitaw na butil-butil at intergranular sa ilalim ng pagpapalaki, nang walang ductile deformation ng isang overload failure.

Paghahanda ng Bore at ang Hidden Fluid Lock Hazard

Ang mga butas ng head bolt sa block ay mga blind bores na maaaring maka-trap ng langis, coolant, o solvent sa paglilinis. Kapag ang isang bolt ay inilagay sa isang butas na puno ng likido, ang likido ay nakulong sa ilalim ng bolt at hindi maaaring mag-compress. Habang umuusad ang bolt, nabubuo ang haydroliko na presyon sa nakulong na volume. Ang presyon na ito ay maaaring magbigay ng sapat na puwersa upang basagin ang cast iron o aluminum block sa base ng bore , isang sakuna at madalas na hindi naaayos na kabiguan. Ang pag-iwas ay ganap: ang bawat butas ng butas ng bolt ay dapat na lubusang linisin ng naka-compress na hangin at isang angkop na solvent, pagkatapos ay siniyasat gamit ang isang borescope o probe bago i-install ang bolt. Ang paghabol sa thread gamit ang bottoming tap na sinusundan ng solvent flushing at air drying ang pinakamababang pamamaraan. Kahit na ang ilang patak ng natitirang langis ay maaaring pumutok sa isang bloke kapag ang isang bolt ay hinihimok sa huling torque. Ang hakbang na ito ay hindi opsyonal at isa sa mga pinakakaraniwang sanhi ng pagkasira ng block sa panahon ng pagpapalit ng head gasket.

Pagpili ng Materyal at Problema sa Rate ng Pagpapalawak

Ipinapares ng mga modernong makina ang mga aluminum cylinder head na may cast iron o aluminum blocks, na lumilikha ng hindi pagkakatugma ng materyal na dapat tanggapin ng mga cylinder head bolts. Ang aluminyo ay lumalawak nang halos dalawang beses ang rate ng cast iron—humigit-kumulang 23 x 10⁻⁶ bawat degree Celsius kumpara sa 11 x 10⁻⁶ . Kapag ang isang aluminyo na ulo sa isang bloke ng bakal ay uminit mula sa kapaligiran hanggang sa temperatura ng pagpapatakbo, ang ulo ay lumalaki nang higit pa kaysa sa bloke, na nagpapataas ng pag-load ng clamp sa mga bolts. Ang mga bolts ay dapat na idinisenyo na may sapat na nababanat na hanay ng kahabaan upang masipsip ang pagkakaiba-iba na ito nang hindi nagbubunga. Sa mga makina na may mga bloke ng aluminyo at mga ulo ng aluminyo, ang mga rate ng pagpapalawak ay tumutugma, ngunit ang mas mababang modulus ng aluminyo ay nangangahulugan na ang mga sinulid na butas ay mas madaling kapitan sa galling at thread pull-out. Maraming aluminum-block engine ang partikular na tumutukoy sa torque-to-yield bolts dahil ang pare-parehong clamp load ng TTY installation ay nagbibigay ng margin ng kaligtasan laban sa mas mababang thread strength ng aluminum parent material.

Aftermarket Head Studs at ang Clamping Force Upgrade

Para sa mga application na may mataas na pagganap kung saan ang mga pressure ng cylinder ay lumampas sa orihinal na sobre ng disenyo, pinapalitan ng mga head stud ang mga head bolts bilang solusyon sa pang-clamping. Ang isang stud ay sinulid sa block finger-tight at sinigurado ng isang nut sa itaas, na inaalis ang pinagsamang torsional at tensile stress na nararanasan ng bolt habang humihigpit. Ang isang bolt ay dapat sabay na i-twist at iunat habang ito ay torqued; ang isang stud ay ikinarga puro tensyon kapag humihigpit ang nut, na gumagawa ng mas pare-parehong clamp load at binabawasan ang panganib ng thread galling sa block . Ang mga high-performance stud ay ginawa mula sa mga materyales gaya ng H11 tool steel o custom-specified 8740 chromoly na may tensile strengths na lampas sa 190,000 psi, na higit na mataas sa OEM bolt grades. Ang pamamaraan ng pag-install para sa mga stud ay naiiba sa mga bolts: ang stud ay naka-install na may kaunting metalikang kuwintas sa malinis na mga thread, madalas na may thread-locking compound sa gilid ng block, at ang nut ay torqued sa tinukoy na assembly lubricant ng tagagawa sa mga thread at ang nut flange. Ang torque specification para sa stud at nut assembly ay iba sa bolt specification at dapat kunin mula sa data ng stud manufacturer, hindi sa OEM manual.

Reusability Assessment para sa Non-TTY Bolts

Kapag pinahintulutan ng isang tagagawa ang muling paggamit ng mga karaniwang cylinder head bolts, ang mga bolts ay dapat pumasa sa isang dimensional na inspeksyon bago bumalik sa serbisyo. Ang mga kritikal na sukat ay kabuuang haba kumpara sa detalye, diameter ng shank sa maraming punto sa kahabaan ng seksyon na hindi sinulid, at kondisyon ng thread sa ilalim ng pag-magnify . Ang bolt na permanenteng nakaunat ay susukatin nang mas mahaba kaysa sa espesipikasyon at ang shank diameter nito ay mababawasan sa nakaunat na rehiyon. Anumang pag-necking, gaano man banayad, ay nagdidisqualify sa bolt. Dapat suriin ang mga sinulid para sa galling, corrosion pitting, at crest deformation. Ang bolt na may mga sirang thread ay magbubunga ng hindi tumpak na mga pagbabasa ng torque at hindi pare-pareho ang pagkarga ng clamp. Kung ang anumang bolt sa isang set ay nabigo sa inspeksyon, ang buong set ay dapat palitan-ang paghahalo ng mga bago at ginamit na bolts sa parehong cylinder head ay lumilikha ng hindi pantay na pamamahagi ng puwersa ng pang-clamping na nakompromiso ang head gasket sealing.

• Sukatin ang kabuuang haba laban sa detalye ng pabrika; anumang permanenteng pagpahaba ay nag-disqualify sa bolt.
• Mic ang shank diameter sa unthreaded na seksyon; ang anumang pagbawas ay nagpapahiwatig ng plastic deformation.
• Siyasatin ang mga thread sa ilalim ng magnification para sa galling, pitting, o crest flattening.
• Palitan ang buong set kung ang anumang solong bolt ay nabigo sa inspeksyon.

Ang Malamig na Engine Installation Imperative

Ang mga cylinder head bolts ay dapat na naka-install sa isang ganap na malamig na makina. Ang mga detalye ng torque at mga sukat ng anggulo sa manwal ng serbisyo ay naka-calibrate para sa temperatura sa paligid, karaniwang 20°C hanggang 25°C (68°F hanggang 77°F) . Lumawak ang isang makina na kahit mainit sa pagpindot, at binabago ng thermal expansion ang mga kundisyon ng friction at mga dimensional na relasyon na ipinapalagay ng detalye. Ang bolt na naka-torque sa isang mainit na makina ay magiging under-torqued kapag ang makina ay bumalik sa ambient temperature. Ang nagreresultang kakulangan sa pag-load ng clamp ay maaaring hindi maging sanhi ng agarang pagkabigo, ngunit binabawasan nito ang margin laban sa head gasket blowout, lalo na sa ilalim ng mga kondisyon ng high-load. Ang makina ay dapat umupo sa magdamag o sa loob ng hindi bababa sa ilang oras hanggang sa ang lahat ng mga bahagi ay nasa stable na temperatura ng silid bago maisagawa ang huling torque sequence.
