Jack Bolts at Thread Rod s: Ang Hidden Core ng Bawat Car Jack
Kapag ang isang driver ay huminto sa gilid ng kalsada at inabot ang isang scissor car jack, ang huling nasa isip nila ay ang engineering sa loob nito. Gayunpaman ang pagganap, kaligtasan, at kahabaan ng buhay ng jack na iyon ay halos nakadepende sa isang bahagi: ang jack bolt . Tinutukoy din bilang lead screw o thread rod, ang pinahabang fastener na ito ay nagko-convert ng manual rotational force sa vertical lift na nagpapataas ng sasakyan mula sa lupa. Sa Soverchannel Industrial CO.,Ltd ., dalubhasa kami sa pagmamanupaktura at pakyawan na supply ng mga bahaging ito na inhinyero ng katumpakan — at naniniwala kaming karapat-dapat ang mga mamimili ng masusing pag-unawa kung ano ang naghihiwalay sa maaasahang jack bolt sa isang kabiguan na naghihintay na mangyari.
Ano ang Jack Bolt at Paano Ito Gumagana sa isang Scissor Car Jack

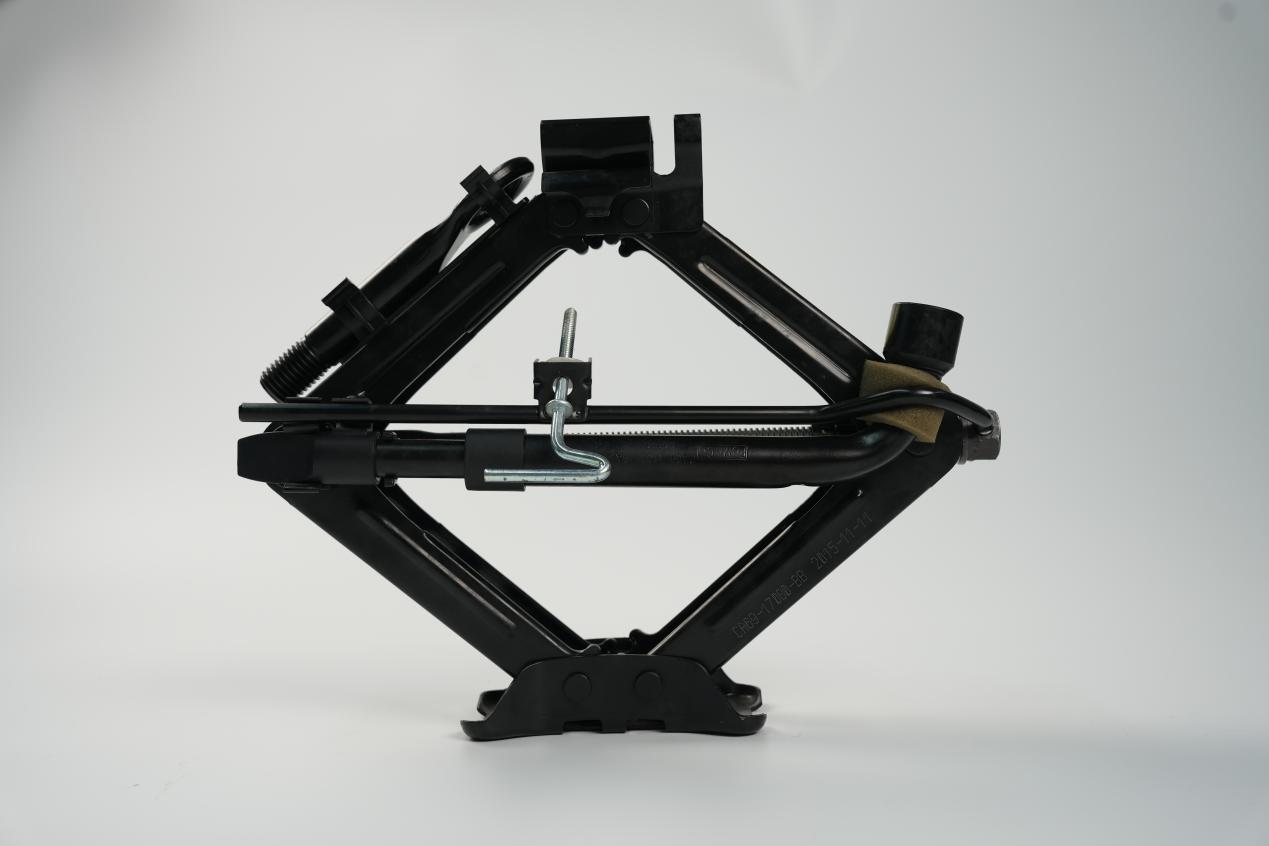

Ang jack bolt ay isang pinahabang sinulid na fastener na nagsisilbing mechanical core ng isang scissor-type na jack ng kotse. Hindi tulad ng karaniwang hex bolts, karaniwang nagtatampok ang jack bolt ng flat o looped head sa isang dulo, shoulder zone, at precision-cut thread shaft na maaaring mula 300 mm hanggang 800 mm ang haba depende sa load rating. Kapag ang hawakan ng crank ay sumasali sa naka-loop na dulo at pinihit ito ng operator, itinutulak ng thread rod ang mga braso ng gunting na bukas o sarado, na isinasalin ang pag-ikot sa patayong displacement.
Ang scissor car jack ay malawakang ginagamit para sa mga pagbabago sa gulong sa tabing daan at underbody na maintenance ng sasakyan — mga sitwasyong nangangailangan ng compact, portable, at maaasahang lifting tool. Kasama sa mga karaniwang rating ng pag-load ang 0.8T, 1T, 1.5T, at 2T, at ang bawat baitang ay humihingi ng thread rod na may proporsyonal na mas malaking diameter, tensile strength, at katumpakan ng thread. Ang mas mabigat na tungkulin na jack ay nangangahulugan ng mas makapal, mas mahabang jack bolt — walang shortcut sa paligid ng engineering reality na ito.
Mga Pamantayan sa Thread na Mahalaga: Stub Acme, Trapezoidal, at Sukatan
Form ng thread ay arguably ang pinakakinahinatnang desisyon sa disenyo sa anumang jack bolt. Ang thread ay dapat maglipat ng napakalaking compressive at tensile load cycle pagkatapos ng cycle habang lumalaban sa pagkasira at pinapanatili ang dimensional na katatagan. Tatlong thread system ang nangingibabaw sa pataigdigang merkado:
- Stub Acme (ANSI/ASME B1.8): Ang 1/2-10 Stub Acme ay sa ngayon ang pinakakaraniwang detalye ng thread na ginagamit sa North American at export-market scissor car jacks. Kung ikukumpara sa isang karaniwang profile ng Acme, ang variant ng stub ay may mas mababaw na lalim ng thread, na nagpapataas sa cross-section ng ugat ng thread at nagpapabuti ng resistensya sa paghuhubad sa ilalim ng mga shock load. Ang 5/8"-8 Stub Acme ay ginagamit sa mga jack na may mas mataas na kapasidad. Ang mga double-lead na Acme screw ay lalong nagpapataas ng bilis ng pag-angat at ito ay karaniwan sa mga mabibigat na pang-industriya na aplikasyon.
- Trapezoidal Thread (GB/T 5796 / DIN 103): Malawakang pinagtibay sa European at Asian jack market, ang mga trapezoidal na thread gaya ng Tr 16×2, Tr 14×2, at Tr 18×3 ay nag-aalok ng mahusay na paglilipat ng load at tuwirang ginagawa gamit ang rolling equipment.
- Round Thread (DIN 405): Ang mga profile tulad ng RD 16 × 2 at RD 18 × 1/8 ay matatagpuan sa mga espesyal na jack kung saan ang shock resistance at debris tolerance ay mga priyoridad, dahil ang rounded root geometry ay binabawasan ang mga konsentrasyon ng stress.
- Karaniwang Sukatan (M12, M14): Nananatiling cost-effective ang mga conventional metric thread para sa lighter-duty jacks at domestic aftermarket replacements, bagama't hindi gaanong mahusay ang mga ito sa ilalim ng matagal na mataas na load.
Ang pagpili ng tamang thread form ay hindi lamang isang pag-eehersisyo sa espesipiko — direkta nitong tinutukoy kung ang isang jack ay gagana nang maayos sa loob ng maraming taon o magkakaroon ng paglalaro, ingay, at tuluyang pagkabigo sa loob ng ilang paggamit.
Materyal at Proseso: Mula sa Raw Steel hanggang sa Tapos na Thread Rod

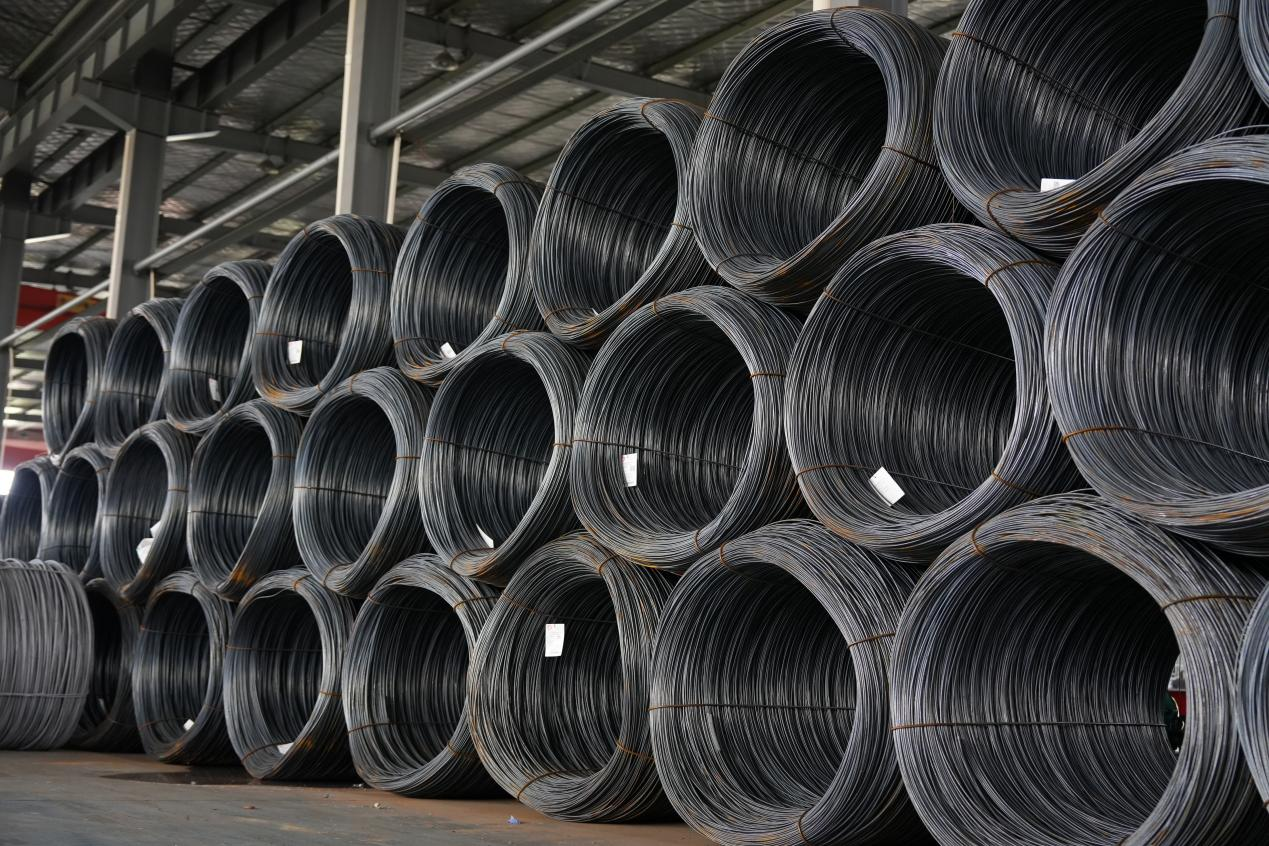

Ang mga premium na jack bolts ay nagsisimula sa medium-carbon o alloy steel: ang mga grade gaya ng 45#, 35K, at 45K ay naghahatid ng baseline hardness at ductility na kinakailangan para sa mga jack application, habang ang mga alloy grade tulad ng 40Cr at 35CrMo ay tinukoy para sa high-load o safety-critical jacks kung saan ang yield strength at fatigue limit resistance ay dapat lumampas sa standard na carbon steel resistance. Tinitiyak ng mga pagpipiliang ito na ang parehong tensile pull at torsional stress sa panahon ng pag-aangat ay nasa ligtas na operating margin — mga pangunahing salik na na-verify sa pamamagitan ng mga pagsubok sa pag-angat ng sasakyan at mga pagsubok sa presyon.

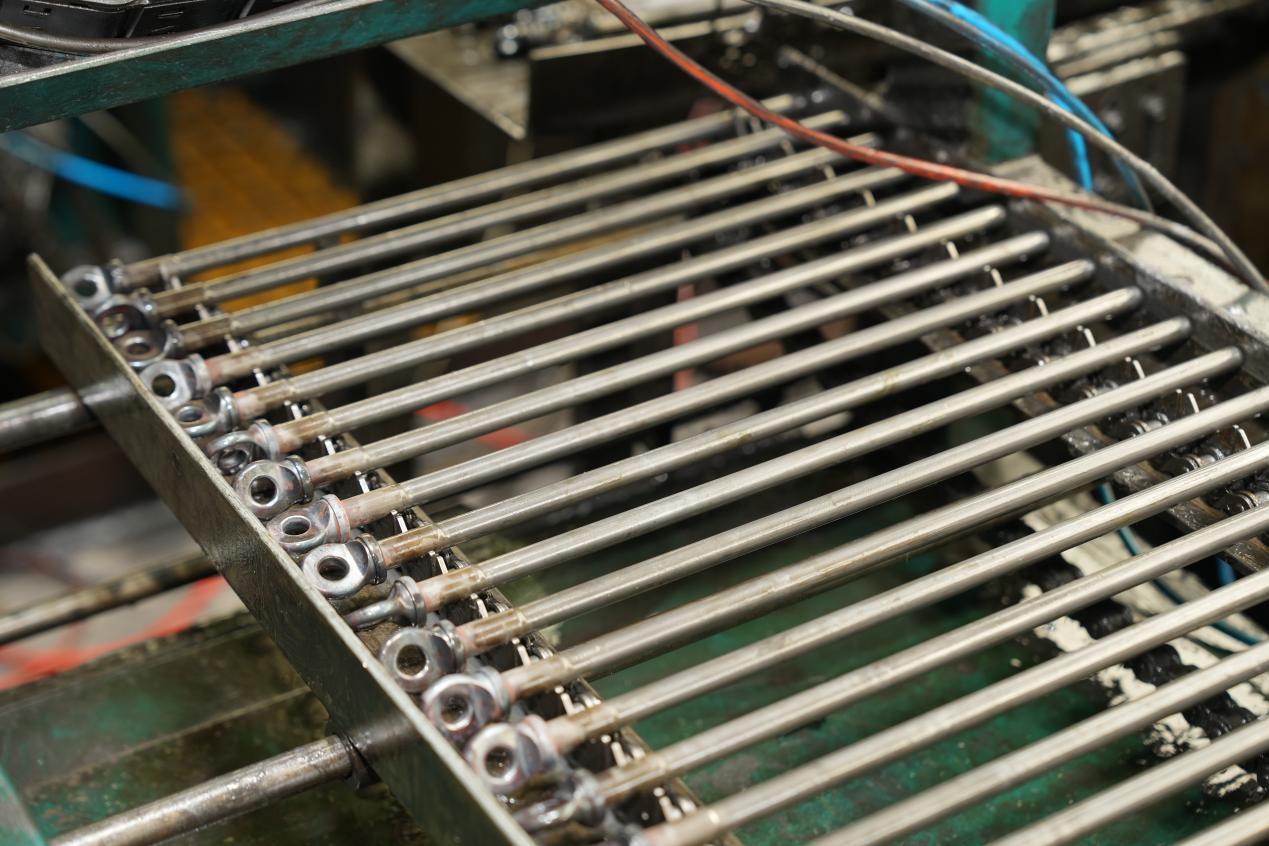

Ang pagkakasunud-sunod ng pagmamanupaktura para sa isang tipikal na jack bolt ay tumatakbo: raw material pickling at phosphating → spheroidizing annealing → shot blasting at wire drawing → straightening at shearing → cold heading o hot forging → thread rolling (na sumasaklaw sa M8 hanggang M60) → surface treatment. Para sa mga thread rod na wala pang 500 mm, mas gusto ang cold heading dahil naghahatid ito ng mas mahigpit na dimensional tolerance at superior surface finish kumpara sa hot-forged equivalents. Ang mas mahahabang rod ay madalas na nangangailangan ng mainit na forging na sinusundan ng CNC finish machining.
Kinukumpleto ng proteksyon sa ibabaw ang proseso. Ang zinc plating ay pamantayan para sa pangkalahatang automotive aftermarket jacks, habang ang phosphate coating na sinamahan ng anti-rust oil ay ginagamit kung saan makikita ng jack ang matagal na panlabas o mahalumigmig na kapaligiran. Ang parehong paggamot ay inilalapat sa loob ng bahay sa pinagsama-samang pasilidad ng produksyon ng Soverchannel Industrial.
ASTM A193 at Iba Pang Mga Pamantayan na Tinutukoy ang Mga Pangkabit ng Kalidad
Pinagmumulan ng mga mamimili pakyawan mga fastener para sa mga pagtitipon ng jack ay dapat bigyang-pansin ang mga materyal na sertipikasyon. ASTM A193 ay isang malawak na kinikilalang American standard para sa alloy-steel at stainless-steel bolting na materyales na inilaan para sa mataas na temperatura o mataas na presyon ng serbisyo — at ang grading system nito (B7, B8, atbp.) ay nagbibigay ng maaasahang bokabularyo para sa pakikipag-usap sa mga kinakailangan sa mekanikal na ari-arian sa mga pandaigdigang supply chain. Habang ang ASTM A193 ay mas karaniwang binabanggit para sa mga stud na ginagamit sa mga pressure vessel at flanged joints, ang impluwensya nito sa kultura ng detalye ng fastener ay ginawa itong isang kapaki-pakinabang na sanggunian kahit na sa mga talakayan sa pagkuha ng automotive at industriyal na jack.
Higit pa sa ASTM, ang pagkuha ng jack bolt ay dapat i-verify:
- Thread tolerance class (hal., 6g para sa mga external na thread sa mga metric system)
- Saklaw ng tigas (karaniwang 28–34 HRC para sa mid-carbon alloy jack bolts)
- Straightness tolerance sa buong haba ng shaft
- Paggamot sa ibabaw adhesion at salt-spray resistance
Ang mga kilalang pinagmumulan ng pabrika ay nagbibigay ng mga ulat ng materyal na pagsubok (MTRs) at mga ulat ng dimensional na inspeksyon sa bawat kargamento. Kung ang isang supplier ay hindi makapagbigay ng mga dokumentong ito, iyon ay isang pulang bandila anuman ang presyo.
Mga Stud at Hex Bolts sa Jack Assembly: Mga Pansuportang Tungkulin na Hindi Mabibigo
Ang scissor jack ay hindi lamang isang thread rod - ito ay isang pagpupulong ng mga magkakaugnay na bahagi, at ang mga stud and hex bolts sa pivot joints ay kasing kritikal ng central jack bolt. Ang mga pivot fasteners na ito ay dapat na sumisipsip ng parehong mga dynamic na shear load at mga bending moment sa bawat oras na ang jack ay i-crank sa ilalim ng load. Ang maliit o mababang uri ng pivot bolts ay isang pangkaraniwang failure point sa budget scissor jacks, na nagiging sanhi ng pag-alog ng mga braso, paghilig ng jack, o sa matinding mga kaso ay bumagsak ang assembly.
Ang Soverchannel Industrial ay nagsu-supply ng mga pivot stud at hex bolts bilang mga coordinated na bahagi sa tabi ng aming jack bolt line, na tinitiyak ang thread compatibility, tugmang surface treatment, at pare-parehong mechanical grade sa buong fastener set. Ito ay isa sa mga pangunahing bentahe ng sourcing mula sa a pabrika ng pinagmulan na may mga kakayahan sa vertical na produksyon sa halip na mag-assemble ng bill ng mga materyales mula sa maraming hindi nauugnay na mga supplier.
Wholesale Fasteners mula sa isang Source Factory: Bakit Ito Mahalaga para sa mga OEM at Distributor
Para sa mga tagagawa ng jack, mga distributor ng piyesa ng sasakyan, at mga mamamakyaw ng MRO, mga sourcing jack bolts at nauugnay na mga fastener mula sa isang patayong pinagsama-samang pabrika ng pinagmulan naghahatid ng tatlong konkretong pakinabang. Una, kontrol sa gastos: ang pag-aalis ng mga markup ng kumpanya sa pangangalakal at pagbawas sa bilang ng mga ugnayan ng supplier ay direktang pinipiga ang landed cost, na mahalaga kapag nakikipagkumpitensya sa wholesale fastener na pagpepresyo sa sukat. Pangalawa, ang flexibility ng espesipikasyon: ang isang pabrika na may sarili nitong kagamitan sa pag-rolling ng thread (na sumasaklaw sa M8–M60), mga linya ng malamig na heading, mga high-frequency forming press, at mga kakayahan sa pagtatapos ng CNC ay maaaring tumanggap ng mga custom na profile ng thread, hindi karaniwang haba ng shaft, at proprietary surface treatment na hindi maaaring tugma ng mga off-the-shelf na distributor. Pangatlo, may kalidad na pananagutan: kapag kinokontrol ng isang pasilidad ang papasok na hilaw na materyal na inspeksyon, pagbubuo, pag-thread, at paggamot sa ibabaw, ang traceability ay hindi malabo — isang pangangailangan para sa mga bahagi ng automotive-grade na napapailalim sa mga recall na nauugnay sa kaligtasan o field audit.
Soverchannel Industrial CO.,Ltd. tumpak na gumagana ang ganitong uri ng pinagsamang pasilidad, na may kapasidad sa produksyon na sumasaklaw sa buong hanay ng mga uri ng jack bolt at fastener na inilarawan sa itaas. Tinatanggap namin ang mga katanungan mula sa mga tagagawa ng OEM scissor jack, wholesale fastener distributor, at automotive aftermarket buyer na naghahanap ng isang maaasahan, transparent, at may kakayahang espesipikasyon na kasosyo sa supply.
Pagpili ng Tamang Jack Bolt: Isang Praktikal na Checklist
Kapag tumutukoy o nag-sourcing ng jack bolt para sa isang scissor car jack application, ang mga sumusunod na parameter ay dapat kumpirmahin bago maglagay ng order:
| Parameter | Karaniwang Saklaw / Mga Pagpipilian | Epekto |
|---|---|---|
| Jack load rating | 0.8T / 1T / 1.5T / 2T | Tinutukoy ang pinakamababang diameter ng shaft at grade ng materyal |
| Thread form | 1/2-10 Stub Acme, Tr16×2, M14, RD16×2 | Pinamamahalaan ang kahusayan sa pagkarga, rate ng pagsusuot, at pagsunod sa pamantayan ng rehiyon |
| Haba ng baras | 300–800 mm | Dapat tumugma sa hanay ng paglalakbay ng jack; ang mas mahahabang rod ay nangangailangan ng straightness verification |
| Materyal na grado | 45#, 40Cr, 35CrMo | Direktang nakakaapekto sa tensile at yield strength sa ilalim ng load ng sasakyan |
| Surface treatment | Zinc plating / Phosphate oil | Proteksyon ng kaagnasan para sa mga inaasahan sa buhay ng serbisyo |
| Proseso ng paggawa | Malamig na heading (≤500 mm) / Hot forging | Dimensional na katumpakan at pagtatapos ng ibabaw |
Ang pagtutugma ng bawat parameter sa aktwal na kinakailangan sa serbisyo — sa halip na mag-default sa pinakamurang available na opsyon — ang naghihiwalay sa jack na pumasa sa 50,000-cycle na fatigue test mula sa isa na nabigo sa tabing kalsada.
Konklusyon
Ang jack bolt ay hindi isang kalakal. Kung ito man ay may 1/2-10 Stub Acme profile para sa isang American-market scissor car jack, isang trapezoidal thread para sa isang European OEM assembly, o isang custom na detalye para sa isang heavy-duty na pang-industriyang lift, ang disenyo, materyal, anyo ng thread, at surface treatment nito ay sama-samang tumutukoy kung ang produkto ay magtagumpay o mabibigo sa ilalim ng mga totoong kondisyon. Soverchannel Industrial CO.,Ltd. nagdadala ng higit sa isang dekada ng dedikadong karanasan sa paggawa ng jack bolt at wholesale fastener, na may ganap na kontrol sa proseso mula sa hilaw na materyal hanggang sa huling inspeksyon. Iniimbitahan ka naming makipag-ugnayan sa aming team para talakayin ang iyong mga detalye, humiling ng mga sample, o tuklasin ang aming proseso ng pag-audit sa pabrika.
