Mga Bolts sa Concrete: Pagpili ng Anchor, Mga Landas sa Pag-load, at Corrosion Control

Ang isang base-plate crew sa isang mid-rise na proyekto ay may apat na anchor bolts na itatakda. Ang isang butas ay tumama sa rebar, ang isa ay nakaupo malapit sa isang slab na gilid, at ang pangatlo ay nasa isang basang lugar malapit sa isang loading dock. Ang mga bolts ay lahat ng parehong diameter at grado, ngunit ang panganib sa pag-install ay hindi pareho. Iyan ang unang aralin tungkol sa bolts sa kongkreto: ang bakal ay isa lamang variable. Ang pagkaka-embed, kundisyon ng butas, distansya ng gilid, metalikang kuwintas, at proteksyon sa kaagnasan ay nagpapasya kung ang koneksyon ay kumikilos ayon sa disenyo.

Bottom line

Piliin ang pamilya ng anchor pagkatapos mong tukuyin ang landas ng pagkarga, konkretong kondisyon, at paraan ng inspeksyon. Huwag magsimula sa isang bolt diameter at magtrabaho pabalik. Ang mga cast-in-place na anchor ay karaniwang nananalo sa predictable tension load sa bagong construction; Ang mga post-installed mechanical at adhesive anchor ay nanalo sa retrofit access. Sa parehong mga kaso, ang distansya sa gilid, paglilinis ng butas, at klase ng kaagnasan ay hindi mapag-usapan.

Para sa mga mamimili at inhinyero, ang praktikal na tanong ay hindi "aling bolt ang pinakamalakas?" Ito ay "aling bolt ang maaaring mai-install, masuri, at mapanatili sa kongkretong ito?" Pinipigilan ng pagkakaibang iyon ang mga proyekto mula sa mga pagkabigo sa pag-pull-out, mga problema sa pag-creep, at muling paggawa sa huling yugto.

Paano Inilipat ng Bolts ang Load sa Concrete

Ang mga konkretong anchor ay nagdadala ng tensyon, paggugupit, o kumbinasyon ng pareho. Hinihila ng tensyon ang bolt palayo sa kongkreto; itinutulak ito ng gupit sa gilid. Ang isang base plate sa ilalim ng pagtaas ay maaaring magkarga ng mga anchor sa tensyon, habang ang isang guardrail post o kagamitan skid ay madalas na naglo-load sa kanila sa paggugupit. Ang pinagsamang pag-igting at paggugupit ay nangangailangan ng mga pagsusuri sa pakikipag-ugnayan, hindi magkakahiwalay na mga tseke na idinagdag nang magkasama.

Cast-in-place na mga anchor

Ang mga cast-in-place na bolts ay inilalagay bago tumigas ang kongkreto. Karaniwan ang mga ito para sa mga istrukturang haligi, mga base ng makinarya, at pagtayo ng bakal dahil ang anchor ay naka-embed sa pagbuhos at maaaring suriin bago ilagay ang kongkreto. Ang trade-off ay koordinasyon: ang mga template ng anchor, hold-down bolts, at conduit conflict ay dapat malutas bago dumating ang trak.

ASTM F1554 Hot-Dip Galvanized Carbon Steel Anchor Bolt Tingnan ang opsyong anchor bolt na ito para sa structural anchoring, na may carbon steel construction, hot-dip galvanized finish, at nako-customize na mga detalye at surface treatment. Tingnan ang Produkto →

Para sa mga structural anchor bolts, ang ASTM F1554 ay isang karaniwang pamilya ng detalye, na may mga grado na sumasaklaw sa iba't ibang antas ng lakas. Ang hot-dip galvanizing ay kadalasang tinutukoy para sa nakalantad o mamasa-masa na mga kondisyon, ngunit dapat suriin ang kapal ng coating at thread fit dahil binabago ng galvanizing ang thread envelope.

Mga post-install na anchor

Mga post-install na anchor are drilled and set after concrete has cured. Mechanical expansion anchors transfer load through friction and bearing; undercut anchors use a mechanical key beneath the surface; adhesive anchors bond a threaded rod or stud into a cleaned hole. Screw anchors are a separate family and rely on thread engagement in the concrete.

Pagpapalawak ng mekanikal: mabilis na i-install, sensitibo sa diameter ng butas at distansya ng gilid.
Undercut: mas mahusay para sa basag na kongkreto at panginginig ng boses sa maraming nasubok na mga pagsasaayos, ngunit nangangailangan ng espesyal na tooling.
Pandikit: mabuti para sa malapit na espasyo at pag-retrofit na trabaho, ngunit ang paglilinis ng butas at paggagamot ay kontrolin ang pagganap ng oras.
Mga anchor ng tornilyo: mahusay para sa mas magaan na mga karga, hindi isang kapalit para sa isang kwalipikadong structural anchor.

Pag-igting

Suriin ang embedment, lakas ng makunat ng kongkreto, at distansya ng gilid. Ang pull-out at concrete cone failure ay kadalasang namamahala bago ang bali ng bakal.

Gupitin

Suriin ang pry-out, edge breakout, at plate bearing. Ang mga manipis na slab at malapit na mga gilid ay mabilis na nagpapababa ng kapasidad.

Pinagsama-sama

Gamitin ang equation ng pakikipag-ugnayan ng anchor manufacturer. Huwag magdagdag ng tension at shear capacities na parang sila ay independyente.

Cast-in-Place vs Post-Installed Bolts: Selection Data

Ang paghahambing sa ibaba ay isang screen ng pagkuha at engineering, hindi isang kapalit para sa isang disenyo ng anchor na partikular sa proyekto. Ang tamang pagpipilian ay depende sa kaso ng pagkarga, konkretong kondisyon, pag-access sa inspeksyon, at ang ulat ng pagsusuri sa likod ng produkto.

Criterion

Cast-in-place

Mechanical post-installed

Naka-install ang pandikit

Pinakamahusay na timing

Bagong construction, bago ibuhos

Retrofit, mabilis na setting

Retrofit, malapit na espasyo

Paglilinis ng butas

Hindi naaangkop

Katamtaman

Mataas; ang alikabok at tubig ay sumasakit sa bono

Sensitibo sa gilid

Kontrolado ng template

Mataas

Mataas, but spacing can be tighter

Inspeksyon

Bago ibuhos

Torque at visual

Mga talaan ng kalinisan ng butas at paggamot

Caption: Gamitin ang screen na ito para paliitin ang mga anchor family, pagkatapos ay i-verify ang kapasidad gamit ang ulat sa pagsusuri ng manufacturer at disenyo ng proyekto.

Ang Mga Nakatagong Variable na Gumagalaw sa Kapasidad ng Anchor

Maaaring magmukhang tumpak ang mga talahanayan ng kapasidad ng anchor, ngunit ang mga variable ng lugar ng trabaho ay nagpapasya kung naaangkop ang talahanayan. Ang lalim ng pagkaka-embed at distansya ng gilid ay nakikita; Ang paglilinis ng butas, kongkretong kahalumigmigan, at disiplina sa metalikang kuwintas ay hindi. Ang bar chart sa ibaba ay isang illustrative sensitivity index para sa mga karaniwang failure mode, hindi isang resulta ng pagsubok.

92

Pag-embed

86

Distansya sa gilid

78

Paglilinis ng butas

64

Torque

52

Konkretong lakas

Sa pagsasagawa, ang pag-embed at distansya ng gilid ay mga desisyon sa yugto ng disenyo. Ang paglilinis ng butas at metalikang kuwintas ay mga desisyon sa larangan. Iyon ang dahilan kung bakit ang isang teknikal na tamang anchor ay maaari pa ring mabigo sa inspeksyon: ang disenyo ay ipinapalagay na isang nalinis na butas at isang naka-calibrate na torque wrench, ngunit ang crew ay gumamit ng isang brush nang isang beses at nahulaan ang torque.

Kung Saan Ginagamit ang Bolts sa Concrete

Ang demand ay hindi pantay na nakakalat sa mga uri ng anchor. Ang halo sa ibaba ay sumasalamin sa mga tipikal na kategorya ng proyekto na nagtutulak sa pagpili ng konkretong anchor; hindi ito isang market survey.

35% na istraktura ng bakal at mga base plate: mga column anchor, bracing, at mga frame ng kagamitan.
25% pang-industriya na kagamitan: mga pump, skid, conveyor, at machine guard.
15% transportasyon at sasakyan: barrier posts, dock hardware, at repair fixtures.
15% na sobre ng gusali: facade, canopy, at rehas.
10% iba pa: pansamantalang gawa, signage, at espesyalidad na fixtures.

Isang Praktikal na Pagpili at Pagkakasunud-sunod ng Pag-install

Pinipigilan ng isang paulit-ulit na pagkakasunud-sunod ang karamihan sa mga problema sa anchor. Nagbibigay din ito sa pagkuha ng isang malinaw na batayan para sa paghahambing ng mga quote, dahil ang dalawang supplier ay maaaring mag-alok ng parehong diameter sa magkaibang antas ng pagganap.

Tukuyin ang kaso ng pagkarga: pag-igting, paggugupit, o pinagsama; static, seismic, o vibration; pansamantala o permanente.
Kumpirmahin ang kongkreto: kapal, lakas, basag o hindi basag na kondisyon, at kung ang anchor ay malapit sa isang gilid o magkasanib na bahagi.
Piliin ang anchor family: cast-in-place para sa bagong gawaing istruktura; mekanikal o malagkit para sa retrofit; undercut kung saan hinihingi ito ng basag na kongkreto o vibration.
Suriin ang ulat ng pagsusuri: i-verify na ang anchor ay kwalipikado para sa kongkretong kondisyon, direksyon ng pagkarga, at kategorya ng seismic.
Tukuyin ang proteksyon ng kaagnasan: Ang hot-dip galvanizing, zinc plating, stainless steel, o coated system ay dapat tumugma sa exposure class.
Kontrolin ang pag-install: diameter ng butas, paraan ng pagbabarena, paglilinis, metalikang kuwintas, at oras ng paggamot ay dapat nasa checklist ng inspeksyon.
Siyasatin at idokumento: record embedment, torque, kalinisan ng butas, at anumang paglihis sa field bago isara ang trabaho.

Para sa steel-to-concrete connections na gumagamit ng high-strength bolts, repasuhin mataas na lakas ng pag-install ng bolt at mga kinakailangan sa pagsubok bago aprubahan ang method statement.

ASTM F1852 A325 Heavy Hex Twist-Off Bolt Suriin ang tension-control structural bolt na ito para sa mga steel assemblies, na nagtatampok ng sheared pintail para sa visual preload confirmation at plain carbon steel construction. Tingnan ang Produkto →

Para sa structural steel assemblies, ang twist-off bolts at heavy hex nuts ay kadalasang tinutukoy bilang isang sistema. Ang paghahalo ng mga bahagi mula sa iba't ibang lote nang hindi bini-verify ang pagiging tugma ay maaaring lumikha ng mga problema sa torque at thread-fit na lumalabas lamang sa panahon ng pagtayo.

Mga Tala sa Pagpapanatili, Inspeksyon, at Pagsunod

Ang mga konkretong anchor ay hindi walang maintenance. Ang mga nakalantad na anchor bolts sa mga istraktura ng paradahan, mga marine site, at mga planta ng pagkain ay nangangailangan ng pana-panahong inspeksyon para sa kaagnasan, maluwag na mga mani, at basag na konkreto sa paligid ng anchor. Ang bolt na galvanized sa pag-install ay maaari pa ring mag-corrode sa isang sirang thread o sa isang dissimilar-metal contact point.

Suriin ang torque pagkatapos ng lunas at pagkatapos ng mga pangunahing dynamic na kaganapan. Huwag ipagpalagay na ang metalikang kuwintas ng pag-install ay nananatiling wasto nang walang katiyakan.
Suriin kung may konkretong cracking. Maaaring baguhin ng isang basag ng hairline malapit sa isang gilid na anchor ang failure mode mula sa steel tension hanggang sa concrete breakout.
Protektahan laban sa galvanic coupling. Ihiwalay ang stainless at carbon steel kung saan naroroon ang moisture at chloride exposure.
Panatilihin ang mga talaan. Ang uri ng anchor, numero ng ulat ng pagsusuri, embedment, torque, coating, at installer ay dapat na masubaybayan.
I-verify ang pagsunod. Ang mga detalye ng proyekto ay maaaring sumangguni sa mga kinakailangan ng ICC-ES, ETA, ASTM, o lokal na code ng gusali; ang anchor ay dapat tumugma sa nakasaad na saklaw.

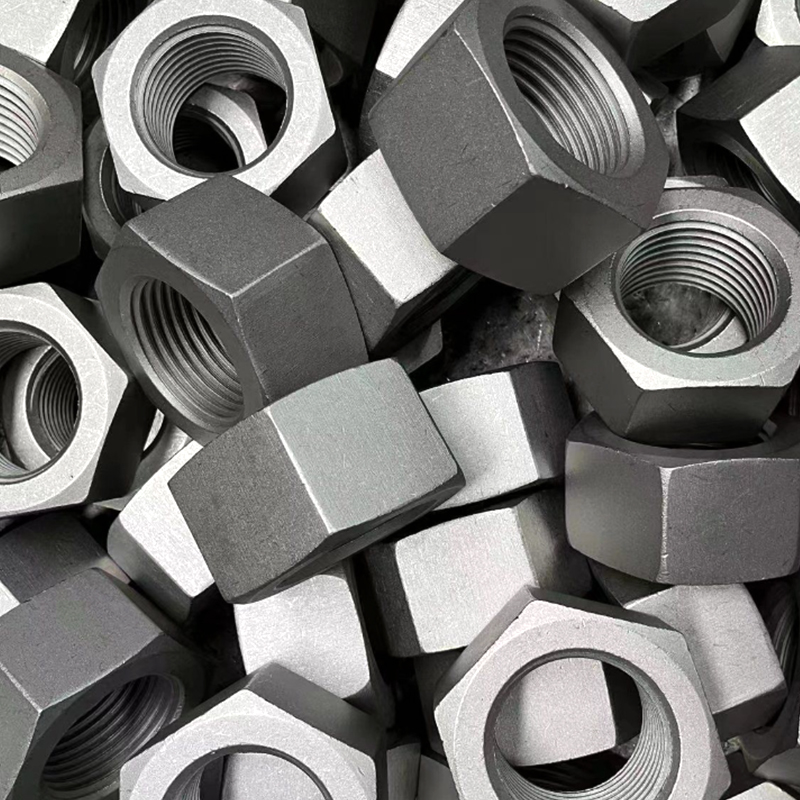

ASTM A194 B7 Black Heavy Hex Nuts Isaalang-alang ang mabibigat na hex nuts na ito para sa pagpapares sa B7 alloy steel bolts sa high-temperature, high-pressure flange at pressure-vessel joints, na may available na OEM/ODM customization. Tingnan ang Produkto →

Para sa mga custom na anchor assemblies, OEM/ODM anchor at stud programs maaaring ihanay ang bolt grade, haba ng thread, coating, at nut fit bago ipadala ang unang anchor. Ang koordinasyon sa harap na iyon ay karaniwang mas mura kaysa sa paglutas ng isang thread o hindi pagkakatugma ng coating sa site.
