I. Karaniwang mga simbolo ng thread
①npt (National Pipe Thread): Isang karaniwang American Tapered pipe thread na may 60 ° na anggulo ng thread, na karaniwang ginagamit para sa mga aplikasyon ng pangkalahatang layunin.
②PT (British Standard Tapered Pipe Thread): Isang 55 ° thread na anggulo ng taper thread na malawakang ginagamit para sa pagbubuklod. Ang mga thread ng pipe ng British ay pinong mga thread upang mapanatili ang lakas, dahil ang mas malalim na magaspang na mga thread ay nagpapahina sa panlabas na diameter ng pipe.
③PF (Parallel pipe thread): Isang tuwid na uri ng thread na ginamit sa mga koneksyon sa pipe.
④g (Whitworth pipe thread): Isang 55 ° na hindi tinapay na sealing pipe thread sa loob ng pamilyang Whitworth. Ang "G" ay kumakatawan sa mga cylindrical pipe thread, kung saan ang mga pagkakaiba -iba ng 55 ° at 60 ° ay batay sa mga tiyak na functional application.
⑤zg (tapered pipe thread): isang uri ng conical thread na karaniwang matatagpuan sa mga fittings ng pipe ng tubig, na dating tinukoy bilang RC sa mas matandang pamantayang pambansang Tsino.
⑥metric kumpara sa mga thread ng pulgada: Ang pangunahing pagkakaiba ay representasyon - ang mga metric na mga thread ay gumagamit ng pitch (distansya sa pagitan ng mga thread), habang ang mga Amerikano at British na mga thread ay tinukoy ng mga thread bawat pulgada (TPI). Ang mga metriko na mga thread ay may isang 60 ° equilateral profile, British thread ng isang 55 ° isosceles profile, at American thread ng isang 60 ° profile. Sinusukat ang mga metriko na mga thread sa milimetro, samantalang ang mga thread ng British at Amerikano ay sumusunod sa mga yunit ng Imperial.
⑦Pipe Threads: Pangunahing ginagamit sa mga koneksyon sa pipeline, tinitiyak ang isang masikip na akma sa pagitan ng mga panloob at panlabas na mga thread. Magagamit sa parehong tuwid at tapered form, ang nominal diameter ay tumutukoy sa laki ng pipeline, na may aktwal na thread na pangunahing diameter na lumampas sa nominal na laki na ito.
⑧nominal diameters (hal., 1/4, 1/2, 1/8 pulgada): Ang mga halagang ito ay nagpapahiwatig ng laki ng thread sa British Standard System, na sinusukat sa pulgada.
Ii. Mga Pamantayan sa Thread sa iba't ibang mga bansa
Pinag-isang pamantayang pulgada na malawak na malawak na pinagtibay sa mga bansa na batay sa pulgada, ang sistemang ito ng thread ay may kasamang tatlong serye: magaspang na thread (UNC), fine thread (UNF), at labis na pinong thread (UNFF), na may karagdagang pare-pareho na serye ng pitch (UN).
Pamamaraan ng pagmamarka: Diameter ng Thread - Mga Thread bawat pulgada - Series Code - grado ng kawastuhan.
Mga halimbawa:
Magaspang na thread: 3/8–16unc - 2a
Fine Thread: 3/8–24unf - 2a
Dagdag na pinong thread: 3/8–32unff - 2a
Patuloy na pitch: 3/8–20un - 2a
Ang unang numero (hal., 3/8) ay kumakatawan sa pangunahing diameter ng thread sa mga pulgada, na nagko -convert sa sukatan sa pamamagitan ng pagpaparami ng 25.4 (e.g., 3/8 × 25.4 = 9.525mm).
Ang pangalawang numero ay kumakatawan sa bilang ng mga thread bawat pulgada.
Ang mga serye ng serye (UNC, UNF, UNFF, UN) ay tukuyin ang mga uri ng thread.
Ang huling dalawang character (hal., 2A) ay nagpapahiwatig ng grade na kawastuhan ng thread.
Ang pag-convert ng 55 ° parallel pipe thread na nagmula sa serye na batay sa pulgada, ang mga thread na ito ay malawakang ginagamit sa buong mundo para sa pagdadala ng mga likido, gas, at mga koneksyon sa mga de-koryenteng kable. Gayunpaman, ang iba't ibang mga bansa ay gumagamit ng iba't ibang mga pagtatalaga, na dapat na ma -convert ayon sa mga talahanayan ng paghahambing sa internasyonal.
Ang pag -convert ng 55 ° tapered pipe threads Ang mga thread na ito ay may 55 ° na anggulo ng thread na may 1:16 taper ratio. Malawakang ginagamit ang mga ito sa buong mundo, ngunit ang bawat bansa ay may iba't ibang mga pagtatalaga, na maaaring mai -refer sa kaukulang talahanayan ng conversion.
Ang pag -convert ng 60 ° tapered pipe thread na nagtatampok ng isang 60 ° thread anggulo at isang 1:16 taper ratio, ang mga pipe thread na ito ay ginagamit sa industriya ng tool ng makina ng Tsina, pati na rin sa Estados Unidos at dating Unyong Sobyet. Ang Tsina ay orihinal na itinalaga ang mga ito bilang "K," kalaunan ay nagbago sa "Z," at ngayon ay umaayon sa pamantayang "Npt". Ang mga talahanayan ng sanggunian ay nagbibigay ng mga katumbas na pagtatalaga sa cross-pambansa.
Ang pag -convert ng 55 ° trapezoidal thread Ang mga thread na ito ay may 30 ° profile at pinag -isa sa buong mundo. Ang kanilang pagtatalaga ay nananatiling pare -pareho sa iba't ibang mga bansa.
Ii. Mga Pamantayan sa Thread sa iba't ibang mga bansa
1.Nag -uudyok na pamantayan ng thread ng pulgada
Malawakang pinagtibay sa mga bansa na batay sa pulgada, ang sistemang ito ng thread ay may kasamang tatlong serye: magaspang na thread (UNC), pinong thread (UNF), at labis na pinong thread (UNFF), na may karagdagang pare-pareho na serye ng pitch (UN).
Pamamaraan ng pagmamarka: Diameter ng Thread - Mga Thread bawat pulgada - Series Code - grado ng kawastuhan.
Mga halimbawa:
Magaspang na thread: 3/8–16unc - 2a
Fine Thread: 3/8–24unf - 2a
Dagdag na pinong thread: 3/8–32unff - 2a
Patuloy na pitch: 3/8–20un - 2a
Ang unang numero (hal., 3/8) ay kumakatawan sa pangunahing diameter ng thread sa mga pulgada, na nagko -convert sa sukatan sa pamamagitan ng pagpaparami ng 25.4 (e.g., 3/8 × 25.4 = 9.525mm).
Ang pangalawang numero ay kumakatawan sa bilang ng mga thread bawat pulgada.
Ang mga serye ng serye (UNC, UNF, UNFF, UN) ay tukuyin ang mga uri ng thread.
Ang huling dalawang character (hal., 2A) ay nagpapahiwatig ng grade na kawastuhan ng thread.
2.Conversion ng 55 ° Parallel pipe thread
Nagmula mula sa serye na batay sa pulgada, ang mga thread na ito ay malawakang ginagamit sa buong mundo para sa pagdadala ng mga likido, gas, at mga koneksyon sa mga de-koryenteng kable. Gayunpaman, ang iba't ibang mga bansa ay gumagamit ng iba't ibang mga pagtatalaga, na dapat na ma -convert ayon sa mga talahanayan ng paghahambing sa internasyonal.
| Bansa | Code |
| Tsina | G |
| Japan | G 、 pf |
| Britain | BSP 、 BSPP |
| France | G |
| Alemanya | R （Panloob na Thread ）、 K （Panlabas na Thread） |
| Soviet Union | G 、 tpуб |
| ISO | RP |
3.Conversion ng 55 ° tapered pipe thread
Ang mga thread na ito ay may anggulo ng 55 ° na may isang 1:16 taper ratio. Malawakang ginagamit ang mga ito sa buong mundo, ngunit ang bawat bansa ay may iba't ibang mga pagtatalaga, na maaaring mai -refer sa kaukulang talahanayan ng conversion.
| Bansa | Code |
| Tsina | ZG 、 R （ Panlabas na thread ） |
| Britain | BSPT 、 R （ Panlabas na thread ）、 RC （ Panloob na thread ） |
| France | G （ Panlabas na thread ）、 r （ Panlabas na thread ） |
| Alemanya | R （ Panlabas na thread ） |
| Japan | Pt 、 r |
| ISO | R （ Panlabas na thread ）、 RC （ Panloob na thread ） |
4.Conversion ng 60 ° tapered pipe thread
Nagtatampok ng isang 60 ° thread anggulo at isang 1:16 taper ratio, ang mga pipe thread na ito ay ginagamit sa industriya ng tool ng makina ng China, pati na rin sa Estados Unidos at dating Unyong Sobyet. Ang China ay orihinal na itinalaga ang mga ito bilang "K," kalaunan ay nagbago sa "Z," at ngayon ay umaayon sa pamantayang "NPT". Ang mga talahanayan ng sanggunian ay nagbibigay ng mga katumbas na pagtatalaga sa cross-pambansa.
| Bansa | Code |
| China | Z （Lumang） NPT （BAGONG） |
| USA | NPT |
| Soviet Union | B |
5.Conversion ng 55 ° trapezoidal thread
Ang mga thread na ito ay may 30 ° profile at pinag -isa sa buong mundo. Ang kanilang pagtatalaga ay nananatiling pare -pareho sa iba't ibang mga bansa.
| Bansa | Code |
| China | T （ Matanda ） Tr （ Bago ） |
| ISO | Tr |
| Alemanya | Tr |
| Soviet Union | Tr |

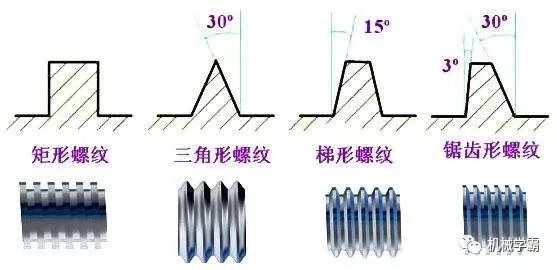

III. Pag -uuri ng Thread
Depende sa paggamit ng mga thread, maaari silang nahahati sa:
1. International Metric Thread System
Ang thread na pinagtibay ng aming pambansang pamantayang CNS. Ang tuktok ng thread ay flat, madaling i-on, at ang ilalim ng thread ay hugis-arko upang madagdagan ang lakas ng thread. Ang anggulo ng thread ay 60 degree, at ang pagtutukoy ay kinakatawan ng M. metric thread ay maaaring nahahati sa magaspang at pinong pitch. Ang representasyon ay tulad ng M8X1.25. (M: Code, 8: nominal diameter, 1.25: pitch).
2. American Standard Thread
Ang tuktok at ugat ng thread ay parehong flat, at ang lakas ay mas mahusay. Ang anggulo ng thread ay 60 degree din, at ang pagtutukoy ay kinakatawan ng bilang ng mga ngipin bawat pulgada. Ang ganitong uri ng thread ay maaaring nahahati sa tatlong antas: magaspang na pitch (NC); Fine Pitch (NF); Dagdag na pinong pitch (NEF). Ang representasyon ay tulad ng 1/2-10NC. (1/2: panlabas na diameter; 10: bilang ng mga ngipin bawat pulgada; NC code).
3. Pinag -isang thread
Binuo nang magkasama ng Estados Unidos, ang United Kingdom, at Canada, ito ang pinaka -karaniwang ginagamit na thread ng British.
Ang anggulo ng thread ay 60 degree din, at ang pagtutukoy ay ipinahayag sa bilang ng mga ngipin bawat pulgada. Ang ganitong uri ng thread ay maaaring nahahati sa magaspang na thread (UNC), pinong thread (UNF), at labis na pinong thread (UNEF). Ang representasyon ay 1/2-10unc. (1/2: panlabas na diameter; 10: bilang ng mga ngipin bawat pulgada; Code ng UNC).
4. Biglang v Thread
Ang tuktok at ugat ay parehong itinuro, na may mahina na lakas, at hindi ito madalas na ginagamit. Ang anggulo ng thread ay 60 degree.
5. Whitworth Thread
Ang thread na pinagtibay ng British National Standard. Ang anggulo ng thread ay 55 degree, at ang simbolo ay "W". Angkop para sa pag -ikot ng pagmamanupaktura. Ang representasyon ay w1/2-10 (1/2: panlabas na diameter; 10: bilang ng mga ngipin bawat pulgada; W code).
6. Knuckle Thread
Ito ay isang pamantayang thread na itinakda ng Aleman din. Ito ay angkop para sa pagkonekta ng mga light bombilya at mga hose ng goma. Ang simbolo ay "rd".
7. Pipe Thread
Ito ay isang thread na ginamit upang maiwasan ang pagtagas at madalas na ginagamit upang ikonekta ang mga gas o likidong pipe fittings. Ang anggulo ng thread ay 55 degree. Maaari itong nahahati sa mga tuwid na pipe na mga thread na may code na "P.S., N.P.S." at mga pahilig na pipe thread na may code na "n.p.t.". Ang taper nito ay 1:16, iyon ay, 3/4 pulgada bawat paa.
8. Square thread
Ito ay may isang mataas na kahusayan sa paghahatid, pangalawa lamang sa mga thread ng bola, ngunit hindi ito maiayos sa mga mani pagkatapos ng pagsusuot, na kung saan ang kawalan nito. Karaniwang ginagamit ito para sa mga turnilyo sa mga vises at mga thread ng mga cranes.

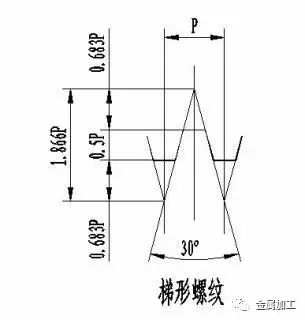

9. Trapezoidal thread
Tinatawag din itong ACME thread. Ang kahusayan sa paghahatid ay bahagyang mas mababa kaysa sa mga parisukat na mga thread, ngunit maaari itong maiakma sa mga mani pagkatapos ng pagsusuot. Ang anggulo ng sukatan ng sukatan ay 30 degree at ang anggulo ng Imperial Thread ay 29 degree. Karaniwang ginagamit para sa lead screw ng lathes. Ang simbolo ay "TR".
10. Buttress thread
Kilala rin bilang bevel thread, angkop lamang ito para sa paghahatid ng solong-direksyon. Tulad ng mga screw jacks, pressurizer, atbp Ang simbolo ay "bu".
11. Ball Thread
Ito ang thread na may pinakamahusay na kahusayan sa paghahatid. Mahirap gawin at may napakataas na gastos. Ginagamit ito sa makinarya ng katumpakan. Tulad ng lead screw ng mga tool ng CNC machine.
Indikasyon ng mga bolts ng British
LH 2N 5/8 × 3 - 13UNC -2A
(1) Ang LH ay kaliwang thread (RH ay kanang kamay na thread, na maaaring tinanggal).
(2) 2N double-thread thread.
(3) 5/8 British thread, panlabas na diameter 5/8 ".
(4) 3 haba ng bolt 3 ".
(5) 13 Ang thread ay may 13 ngipin bawat pulgada.
(6) UNC Unified Standard Thread magaspang na pitch.
.
Imperial Thread
Ang laki ng isang imperyal na thread ay karaniwang ipinahayag bilang ang bilang ng mga thread bawat pulgada ng haba ng thread, na tinukoy bilang "mga thread bawat pulgada", na eksaktong katumbas ng pitch. Halimbawa, ang isang thread na may 8 mga thread bawat pulgada ay may isang pitch na 1/8 pulgada.
