Paano nakakaapekto ang disenyo ng nut sa pagganap, pagkasuot, at kahusayan ng isang trapezoidal lead screw?

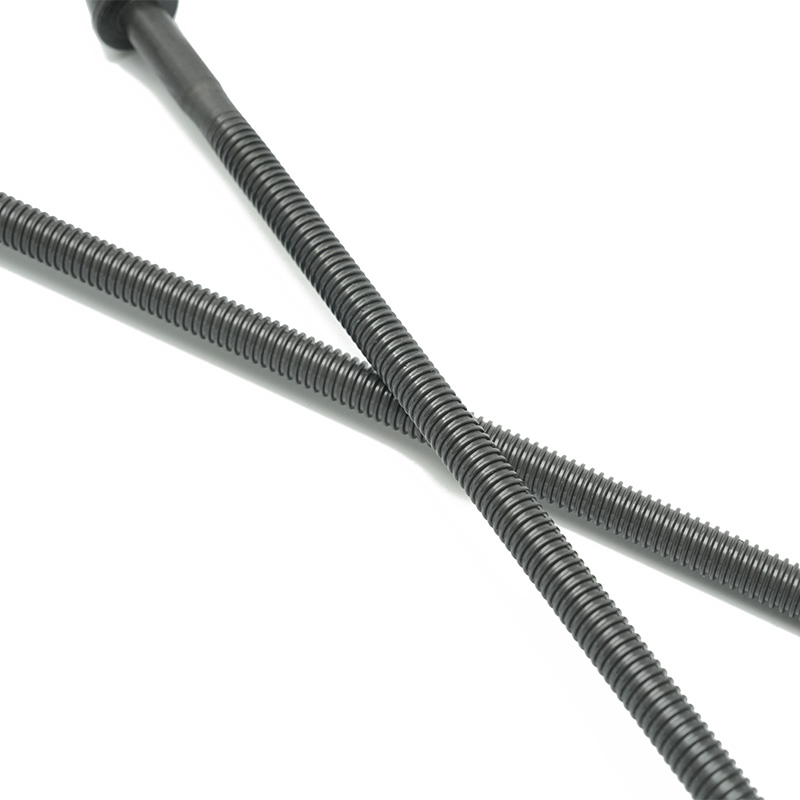

Ang disenyo ng nut sa a trapezoidal lead screw Ang sistema ay gumaganap ng isang kritikal na papel sa pagtukoy ng pagganap, mga katangian ng pagsusuot, at kahusayan ng buong pagpupulong. Maaaring magkaroon ng direktang epekto ang ilang salik na nauugnay sa disenyo ng nut:

1. Pamamahagi at Pagganap ng Pag-load

• Materyal at Tigas : Ang materyal ng nut ay makabuluhang nakakaimpluwensya sa kakayahan nitong makatiis sa inilapat na mga karga. Para sa mga high-load na application, ang mga nuts na gawa sa mga hardened na materyales, tulad ng bakal o bronze alloy, ay nagbibigay ng mas mahusay na tibay at paglaban sa pagpapapangit. Ang mas malambot na materyales ay maaaring mas mabilis na maubos sa ilalim ng mabibigat na karga, na nagpapababa sa pagganap ng pangkalahatang sistema.

• Nut Fit at Tolerance : Ang pagkakasya ng nut sa mga lead screw na sinulid ay nakakaapekto sa pantay na pagkakabahagi ng load. Ang isang mahusay na makina, maayos na angkop na nut ay nagsisiguro ng maayos na pakikipag-ugnayan sa mga thread, binabawasan ang mga konsentrasyon ng stress at pinipigilan ang hindi pantay na pagsusuot. Ang sobrang laki o maliit na laki ng nut ay maaaring humantong sa mahinang pamamahagi ng load, na nagdudulot ng mas maraming pagkasira at nakakaapekto sa kahusayan.

• Mga Materyales na Self-Lubricating : Ang mga mani na ginawa mula sa mga self-lubricating na materyales tulad ng bronze o mga materyales na may mga naka-embed na lubricant ay nagpapababa ng pangangailangan para sa panlabas na pagpapadulas, na tumutulong sa system na mapanatili ang pagganap sa paglipas ng panahon. Binabawasan din ng mga materyales na ito ang alitan, pinapabuti ang kahusayan ng system.

2. Wear Resistance

• Lugar ng Pakikipag-ugnayan sa Thread : Ang dami ng contact sa pagitan ng nut at ng lead screw na mga thread ay nakakaapekto sa wear rate. Ang isang mas malaking lugar ng contact ay maaaring kumalat sa pagkarga sa isang mas malaking ibabaw, na binabawasan ang naisalokal na pagkasira at pahabain ang buhay ng nut at ng lead screw. Gayunpaman, ang sobrang malaking lugar ng contact ay maaaring magpapataas ng friction, na humahantong sa pag-ipon ng init at pagbaba ng kahusayan.

• Preloading : Sa ilang partikular na application, ang pag-preload ng nut (bahagyang pinipiga ito laban sa lead screw) ay maaaring makatulong sa pag-alis ng backlash, ngunit maaari rin nitong mapataas ang pagkasira kung hindi idinisenyo nang maayos. Ang mga preloaded nuts ay kailangang mapanatili ang kanilang contact sa ilalim ng load nang walang labis na alitan, na nangangailangan ng tumpak na disenyo at pagpili ng materyal.

• Paggamot sa Ibabaw : Ang pang-ibabaw na paggamot ng nut, gaya ng matigas na coating o surface plating, ay maaaring mapabuti ang wear resistance. Halimbawa, ang isang nut na may ibabaw na pinatigas ng mga proseso tulad ng nitriding o coating ay maaaring mabawasan ang pagkasira at pataasin ang habang-buhay ng nut at lead screw, kahit na sa ilalim ng mataas na kondisyon ng friction.

3. Backlash Reduction

• Single Nut vs. Double Nut Design : Ang isang solong disenyo ng nut ay maaaring magpakilala ng backlash (ang maliit na paggalaw na nangyayari kapag nagbabago ang direksyon ng pag-ikot), lalo na sa mga system kung saan kinakailangan ang mataas na katumpakan. Ang isang double nut na disenyo ay kadalasang ginagamit upang alisin o mabawasan ang backlash. Ang pangalawang nut sa isang double nut configuration ay karaniwang paunang na-load upang malabanan ang anumang slack sa pagitan ng nut at lead screw na mga thread, na nagpapahusay sa positional accuracy.

• Mga Pagkakaiba-iba ng Disenyo ng Nut : Ang ilang nuts ay idinisenyo na may mga espesyal na feature gaya ng mga anti-backlash na elemento (hal., mga spring o compensation mechanism) upang mabawasan ang backlash. Makakatulong ito na mapabuti ang pangkalahatang pagganap ng system, lalo na sa mga application na nangangailangan ng mahusay na pagpoposisyon, tulad ng CNC machinery o robotic system.

4. Kahusayan

• Friction at Lubrication : Ang alitan sa pagitan ng nut at ng lead screw ay direktang nakakaapekto sa kahusayan ng system. Ang materyal at disenyo ng nut ay nakakaimpluwensya sa antas ng friction. Ang isang mahusay na disenyo ng nut na may kaunting alitan ay binabawasan ang pagkawala ng enerhiya, na ginagawang mas mahusay ang system. Bukod pa rito, ang wastong pagpapadulas sa loob ng nut (sa pamamagitan ng grasa, langis, o self-lubricating na materyales) ay higit na nagpapababa ng friction at heat generation, na nagpapahusay sa pangkalahatang kahusayan ng system.

• Makipag-ugnayan sa Geometry : Ang geometry ng nut at ang pagkakadikit nito sa mga lead screw na thread ay nakakaapekto sa kahusayan. Ang isang mahusay na idinisenyong nut na may pinakamainam na profile ng thread ay nagsisiguro na ang load ay inililipat nang maayos na may kaunting friction, kaya pinahuhusay ang kahusayan ng system. Ang hindi sapat na mga disenyo ng nut na humahantong sa labis na alitan ay magreresulta sa pagkawala ng enerhiya at hindi gaanong mahusay na pagganap.

5. Thermal Expansion at Stability

• Mga Epekto sa Temperatura : Parehong ang nut at ang lead screw ay napapailalim sa thermal expansion, na maaaring makaapekto sa performance at katumpakan ng system. Kung ang materyal ng nut ay may malaking pagkakaiba sa koepisyent ng thermal expansion kumpara sa lead screw, maaari itong humantong sa misalignment o pagtaas ng friction sa ilalim ng mga pagkakaiba-iba ng temperatura. Ang pagpili ng mga materyales na may katulad na mga katangian ng thermal o paggamit ng mga diskarte sa kompensasyon ng temperatura sa disenyo ng nut ay maaaring mabawasan ang epektong ito at mapabuti ang katatagan ng pagganap sa mga pagbabago sa temperatura.

6. Ingay at Panginginig ng boses

• Pamamasa ng Vibration : Ang disenyo ng nut ay maaaring makaapekto sa antas ng ingay at panginginig ng boses sa panahon ng operasyon. Ang nut na may hindi pantay na contact o mahinang lubrication ay maaaring makabuo ng mas maraming vibration at ingay, na maaaring negatibong makaapekto sa pangkalahatang performance ng system, lalo na sa mga high-precision o high-speed na application. Ang isang mahusay na disenyo ng nut na may makinis na pakikipag-ugnayan at tamang pagpapadulas ay nakakatulong upang mabawasan ang ingay at panginginig ng boses.

• Disenyo ng Nut para sa Tahimik na Operasyon : Ang mga nuts na may mga partikular na geometries o materyales na idinisenyo upang mabawasan ang vibration at ingay ay mainam para sa mga application kung saan ang ingay ay isang pag-aalala, tulad ng sa robotics, medikal na kagamitan, o pinong makinarya.

7. Gastos at Pag-customize

• Mga Gastos sa Disenyo at Paggawa : Ang pagiging kumplikado ng disenyo ng nut at ang mga materyales na ginamit ay maaaring makaapekto sa halaga ng lead screw system. Ang mas masalimuot na disenyo ng nut, gaya ng double nuts o custom na backlash compensation mechanism, ay maaaring tumaas sa gastos ng system, ngunit nag-aalok ang mga ito ng pinahusay na performance at precision bilang kapalit. Para sa karaniwang mga aplikasyon, ang isang mas simpleng disenyo ng nut ay maaaring sapat at mas matipid.

• Pag-customize para sa Application : Sa mga espesyal na application, ang mga custom na disenyo ng nut ay maaaring mabuo upang matugunan ang mga partikular na kinakailangan sa pagganap, tulad ng tumaas na kapasidad ng pagkarga o minimal na backlash. Maaaring isama ng custom nuts ang mga feature tulad ng integrated sensors para sa feedback, mga espesyal na coatings para sa malupit na kapaligiran, o mga natatanging materyales para matugunan ang mga partikular na kundisyon sa pagpapatakbo.
